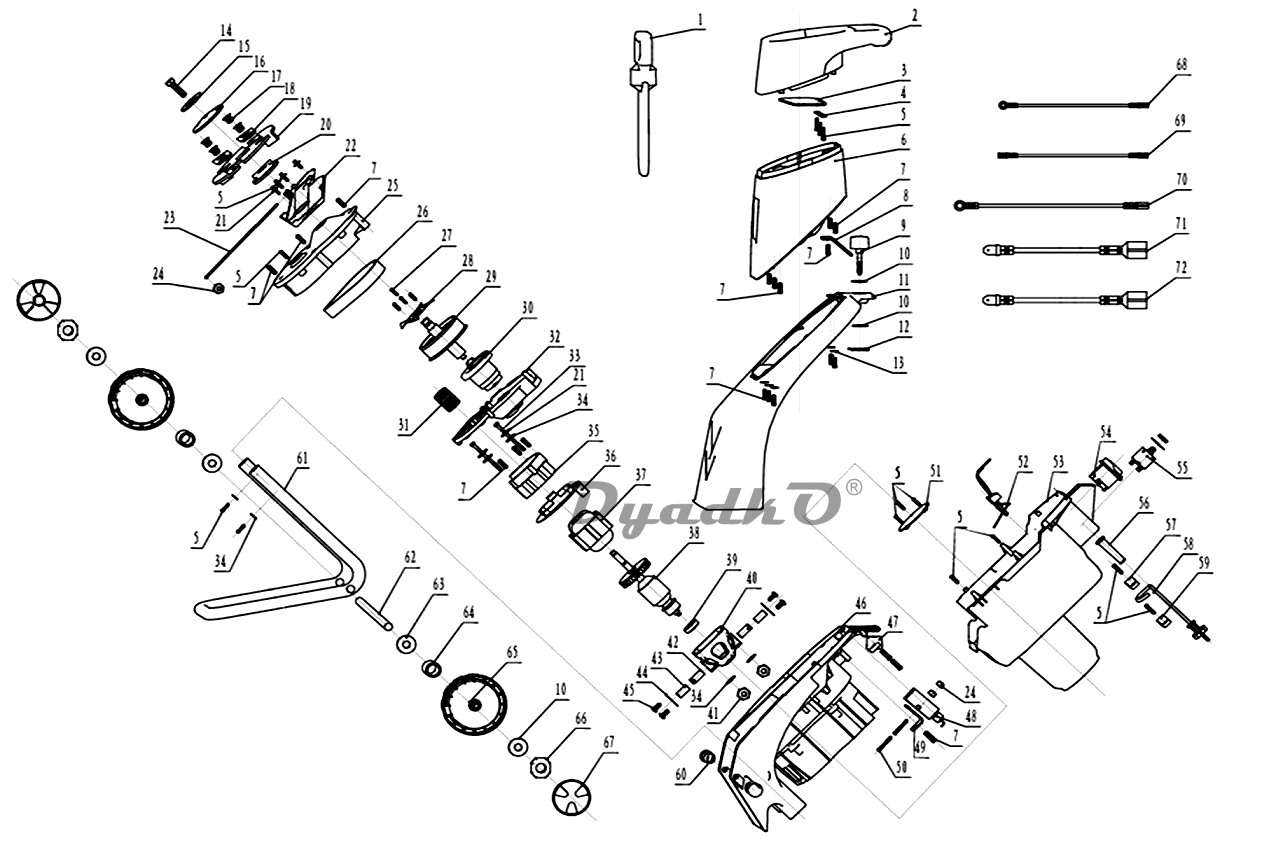

Схема PATRIOT PT SE 24 (732304620) SE 24 (732304620) EAN8_20001582

1 PR8087-543103SB; лопатка для прочистки пластиковая;
2 PR8105-545201SB; загрузочная воронка;
3 PR8185-545201SB; Пластина;
4 R8186-545201; Прокладка;
5 R8SJAB40-14B; саморез;
6 PR8006-545201CE; Верхняя часть корпуса;
7 R8SJAB40-14B; саморез;
8 R8043-545201; регулировочный болт;
9 PR8313-545201-01EH; ручка-барашек крепления корпуса;
10 R8202-545203; Шайба;
11 PR8006-545202CE; Нижняя часть корпуса;
12 R8PA03-15N; Шплинт;
13 R8184-545204; Болт;
14 R8SFDD08-30D; Винт;
15 R8WI-08B; Шайба зубчатая;
16 R8301-545002; Пресс-блок;
17 R8SECD10-12B; Болт крепления ножа;
18 R8231-545201-01; Нож;
19 R8142-545201-02; режущая головка;
20 R8301-545201; Привод режущей головки;
21 R8324-481001; Шайба;
22 R8184-545203; Приемная панель измельчителя;
23 R8087-545201-01; Пруток;
24 R8NG-04D; Гайка;
25 PR8020-545202WA; крышка редуктора;
26 DPR8345-545201; ремень приводной;
27 R8SJAB40-14B; сомрез;
28 R8403-545201; крыльчатка;
29 PR8121-545201WA; Шкив ведомый/большой;
30 R8121-545002WA; эксцентриковый механизм натяжения ремня;
31 R8121-545003-03; Шкив ведущий/малый;
32 PR8020-545203WA; крышка корпуса редуктора нижняя;
33 R8206-545203; саморез;
34 R8202-545203; Шайба;
35 PR8020-545201WA; корпус щеточного узла;
36 PR8182-545201WA; Ветровой экран;
37 R8405-545204; статор;
38,39 R8402-545204-01; ротор(Якорь);
39 RBC-260908-STT1; Подшипник 629z;
40 PR8291-481001-02WA; Щеточный узел;
42 R8406-545201; Щетка угольная;
43 PR8409-481002; Держатель угольной щетки;
44 R8181-481002; Пластина щеткодержателя;
45 R8SJAB40-14B; саморез;
46 PR8006-545203-01SB; корпус измельчителя;
47 R8207-545201-01; Гайка;
48 PR8042-545001; защитный выключатель;
49 R8184-545204; Переключатель;
50 R8SJAD04-40B; Винт;
51 PR8181-545201SB; Пыльник;
52 PR8425-545204; Плавный пуск;
53 PR8004-545201SB; кожух электромотора;
54 PR8042-545201-02; Выключатель;
55 PR8424-545201; электромагнитный выключатель (предохранитель);
56 DPR8332-215101SB; Оболочка кабеля;
57 PR8184-302201WA; Фиксатор кабеля;
58 PR8422-545203; Провод питания;
59 PR8184-302201WA; Фиксатор кабеля;
60 PR8086-545201SB; Пластиковый пистон;
61 R8292-545201-02; Держатель/опорная стойка;
62 R8087-545202-01; колесная ось;
63 R8202-545203; Шайба;
64 R8331-543101; Опорная втулка;
65 PR8121-543101SB; колесо;
66 R8NG-04D; Гайка крепления колес;
67 PR8185-543101CE; колпак колеса;
68 PR8413-545201; Провод соединительный 1;
69 PR8413-545202; Провод соединительный 2;
70 PR8413-545203-01; Провод соединительный 3;
71 PR8413-545204-01; Провод соединительный 4;
72 PR8413-491304; Провод соединительный 5;
