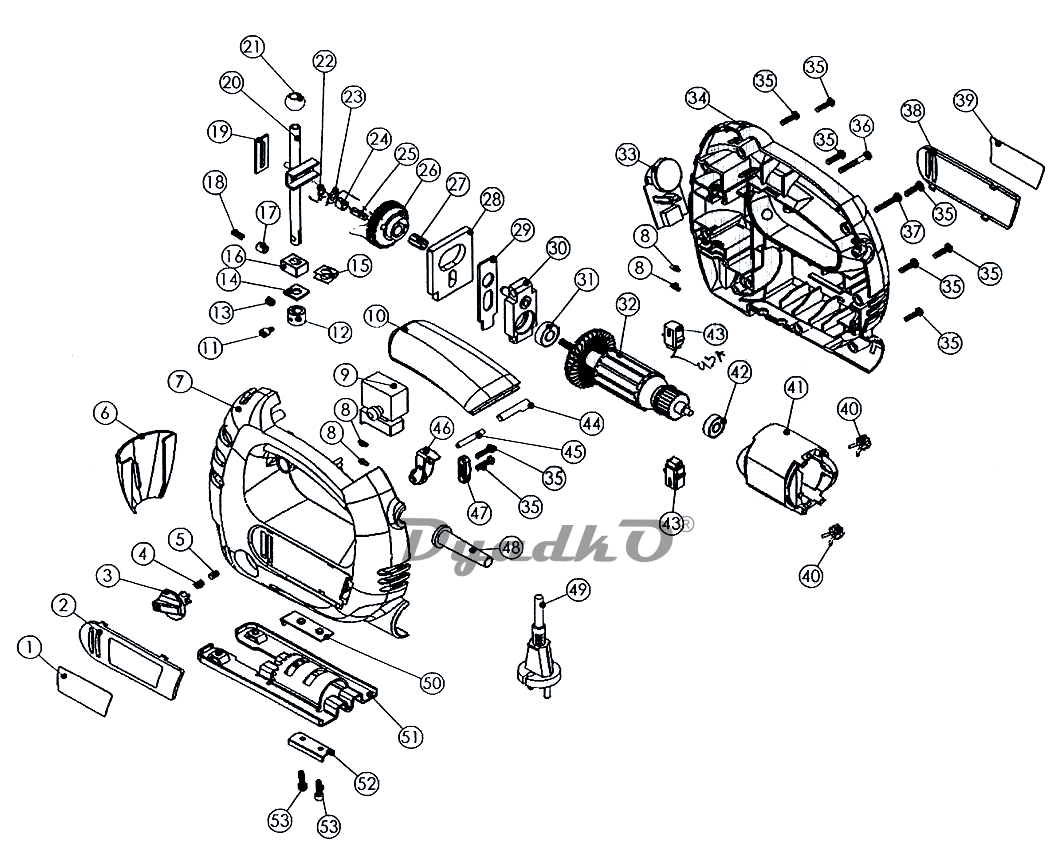

Схема URAGAN MJS-570-65-Е MJS-570-65-Е

1 Этикетка левая
2 Декоративная накладка корпуса левая
3 Ручка регулятора маятника
4 Пружина
5 Крышка пружины
6 Экран защитный
7 Корпус левая часть
8 Штифт металлический
9 Выключатель FA5/102B 10(8)A 250V 5E4
10 Накладка ручки
11 Винт M4x12 H3 (цилиндр)
12 Пилкодержатель
13 Винт М4х10 Н3 (цилиндр) UM01-000-013
14 Пыльник штока D8
15 Обойма пыльника штока D8
16 Направляющая штока D8 (нижняя)
17 Втулка h8, D5, D7
18 Пружина h12, D5
19 Направляющая штока вертикальная
20 Шток D8
20-С Шток в сборе с пилкодержателем
21 Направляющая штока круглая (верхняя) D8
22 Кольцо стопорное D5 UM06-000-009
23 Шайба (D12, D6)
24 Втулка стальная D10 D5 h6
25 Штифт шестерни
26 Шестерня ведомая
27 Подшипник игольчатый НК06-13-09 (6х13х9) U010-061-309
28 Противовес
29 Толкатель маятника
30 Промщит
31 Подшипник шариковый 608-2RS (22х8х7) U009-608-RS0
32 Ротор
33 Блок электронный
34 Корпус правая часть
35 Саморез 4x18 T20 UM02-000-028
36 Саморез 4x38 T20 UM02-000-042
37 Саморез 4x28 T20 UM02-000-036
38 Накладка декоративная корпуса правая
39 Этикетка правая
40 Катушка индукторная
41 Статор
42 Подшипник шариковый 607-2RS (19х7х6) U009-607-RS0
43 Щеткодержатель
43А Щетка
44 Переключатель хода маятника
45 Ось держателя упорного ролика
46 Ролик упорный в сборе
47 Прижим шнура
48 Воротник шнура U098-001-003
49 Шнур сетевой \"URAGAN\" резин, 2х0,75мм, 2м U099-004-005
50 Гайка специальная прижима лыжи
51 Лыжа
52 Прижим лыжи
53 Винт М4х20 Н3 (цилиндр) UM01-000-025
54 Гильза щётки
56 Переходник для пылесоса
б/н Ротор без крыльчатки
б/н Крыльчатка
