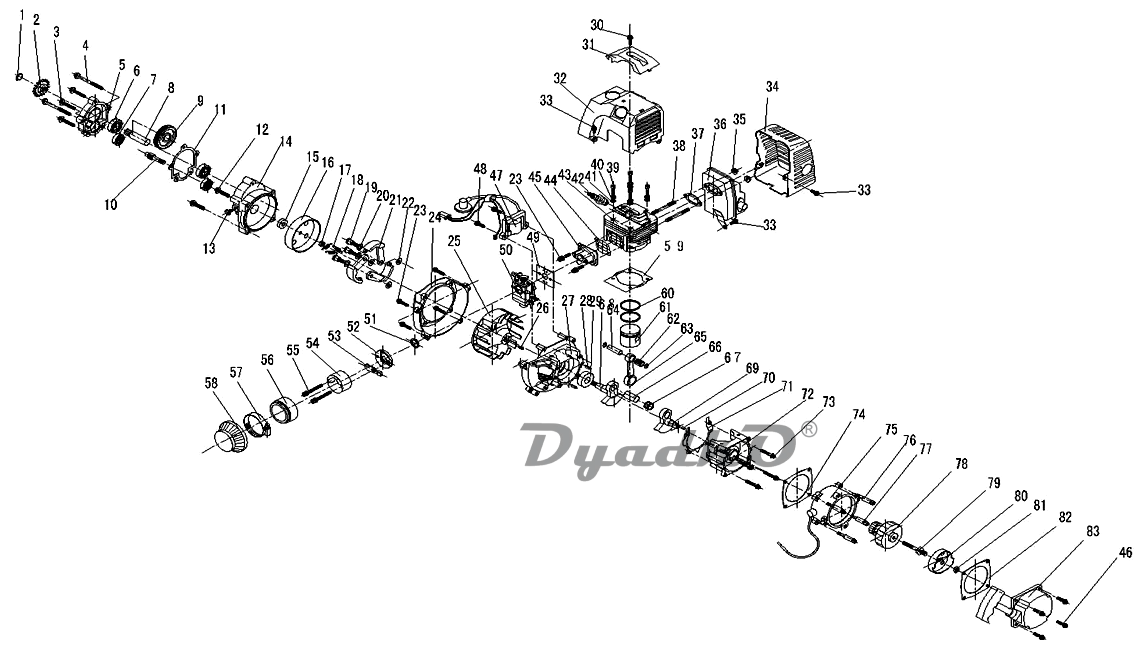

1 |
Snap ring |
|
2 |
Sprocket |
|
3 |
Bolt M6*30 |
|
4 |
Bolt M6*10 |
|
5 |
Cover of transmission case |
|
6 |
Bearing 6002 |
|
7 |
Bearing 629 |
|
8 |
Driven shaft gear |
|
9 |
Driven gear |
|
10 |
Driven shaft gear |
|
11 |
Gasket of transmission case |
|
12 |
Bolt M6*30 |
|
13 |
Bolt M6*10 |
|
14 |
Transmission case |
|
15 |
Oil sealΦ9×Φ22×6 |
|
16 |
Барабан муфты сцепления У01656 |
|
17 |
Гайка М8 БК1400Д.17 |
|
18 |
Пружина колодок сцепления БК1400Д.18 |
|
19 |
Болт БК1400Д.19 |
|
20 |
Шайба корончатая 14×10,5×0,3 БК1400Д.20 |
|
21 |
Колодка муфты сцепления БК1400Д.21 |
|
22 |
Шайба БК1400Д.22 |
|
23 |
Винт М5×25 БК1400Д.23 |
|
24 |
Крышка магнето-ротора У03002 |
|
25 |
Магнето-ротор У03553 |
|
26 |
Шпонка сегментная 3×13 (3×5×13) У02043 |
|
27+72 |
Картер в сборе У03011 |
|
27 |
Половина картера левая (большая) У03011л |
|
28 |
В данной модели не применяется |
|
29 |
Сальник 15×30×7 У01675 |
|
29а |
Подшипник 6202/P4/P5/Р63 (35×15) У00023 |
|
30 |
Винт М5×20 БК1400Д.30 |
|
31 |
Колпак кожуха двигателя защитного У03549 |
|
32 |
Кожух двигателя защитный У03550 |
|
33 |
Винт М5×12 БК1400Д.33 |
|
34 |
Крышка глушителя У03551 |
|
35 |
Гайка М6 БК1400Д.17 |
|
36 |
Глушитель У03010 |
|
37 |
Прокладка глушителя У03018 |
|
38 |
Шпилька резьбовая М6×50 - 6,8 БК1400Д.17 |
|
39 |
Винт М5×20 БК - 1400.дв39 |
|
40 |
Шайба пружинная 5 БК - 1400.дв40 |
|
41 |
Шайба 5 БК - 1400.дв41 |
|
42 |
Свеча зажигания (2-х тактн. двигатели) У01499 |
|
43 |
Цилиндр Ø44 У03012 |
|
44 |
Прокладка впускного коллектора У02700 |
|
45 |
Коллектор впускной У03001 |
|
46 |
Винт БК1400Д.46 |
|
47 |
Катушка зажигания У03015 |
|
48 |
Винт М5×20 БК1400Д.48 |
|
49 |
Прокладка карбюратора У03552 |
|
50 |
Карбюратор У03020 |
|
51 |
Кольцо уплотнительное БК1400Д.51 |
|
52 |
Заслонка воздушная У03019 |
|
53 |
Рычаг заслонки воздушной У03811 |
|
54 |
Основание возд. фильтра в сборе У03003 |
|
55 |
Винт М5×55 БК1400Д.55 |
|
56 |
Элемент воздушного фильтра У00844 |
|
57 |
Хомут БК1400Д.57 |
|
58 |
Крышка воздушного фильтра У03004 |
|
59 |
Прокладка цилиндра У02699 |
|
60 |
Кольцо поршневое (комплект 2 шт.) У03006 |
|
61 |
Поршень ф44 У03013 |
|
62 |
Подшипник игольчатый 10×13×13 пальца поршня У02064 |
|
63 |
Кольцо стопорное пальца поршня Ø10мм У03008 |
|
64 |
Палец поршневой L=36; ф=10 У03005 |
|
65…69 |
Механизм кривошипо-шатунный (Ø отв. 13) У03014.13 |
|
65 |
Шатун БК1400Д.65 |
|
65…69 |
Механизм кривошипо-шатунный (Ø отв. 14) У03014.14 |
|
66 |
Палец коленвала БК1400Д.66 |
|
67 |
Подшипник игольчатый КВК 10×13×15 БК1400Д.67 |
|
68 |
Коленвал левая часть БК1400Д.68 |
|
69 |
Коленвал правая часть БК1400Д.69 |
|
70 |
В данной модели не применяется |
|
71 |
Прокладка картера У02698 |
|
72 |
Половина картера правая (малая) У03011п |
|
72а |
Сальник 12×22×7 коленчатого вала У01673 |
|
73 |
Винт М5×35 БК1400Д.73 |
|
74 |
В данной модели не применяется |
|
75 |
В данной модели не применяется |
|
76 |
Шпилька БК1400Д.76 |
|
77 |
Шпилька БК1400Д.77 |
|
78 |
В данной модели не применяется |
|
79 |
Шпилька БК1400Д.79 |
|
80 |
Шкив стартера У03016 |
|
81 |
Гайка М8 БК1400Д.81 |
|
82 |
Прокладка стартера У03009 |
|
83 |
Стартер ручной в сборе У00837 |
|
|
Подшипник игольчатый 10×14×13 пальца поршня У03007 |
|
|
Колодки сцепления (2 колодки и пружина) У01618 |
|
б/п |
Барабан стартера БК1400Д.83а |
|
б/п |
Бак топливный У03808 |
|
б/п |
Фильтр топливный У01665 |
|
б/п |
Крышка топл.бака У01686 |
|
б/п |
Втулка резиновая крепления проводов низкого напряжения У03587 |
|
б/п |
Втулка шнура стартёра бронзовая |
|
б/п |
Прокладка диафрагмы карбюратора У03597 |
|
б/п |
Рукоятка пусковая стартёра У01664 |
|
б/п |
Топливопровод входной У03820 |
|
б/п |
Топливопровод выходной У03821 |
|
б/п |
Уплотнение резиновое крепления топливопроводов У03535 |
