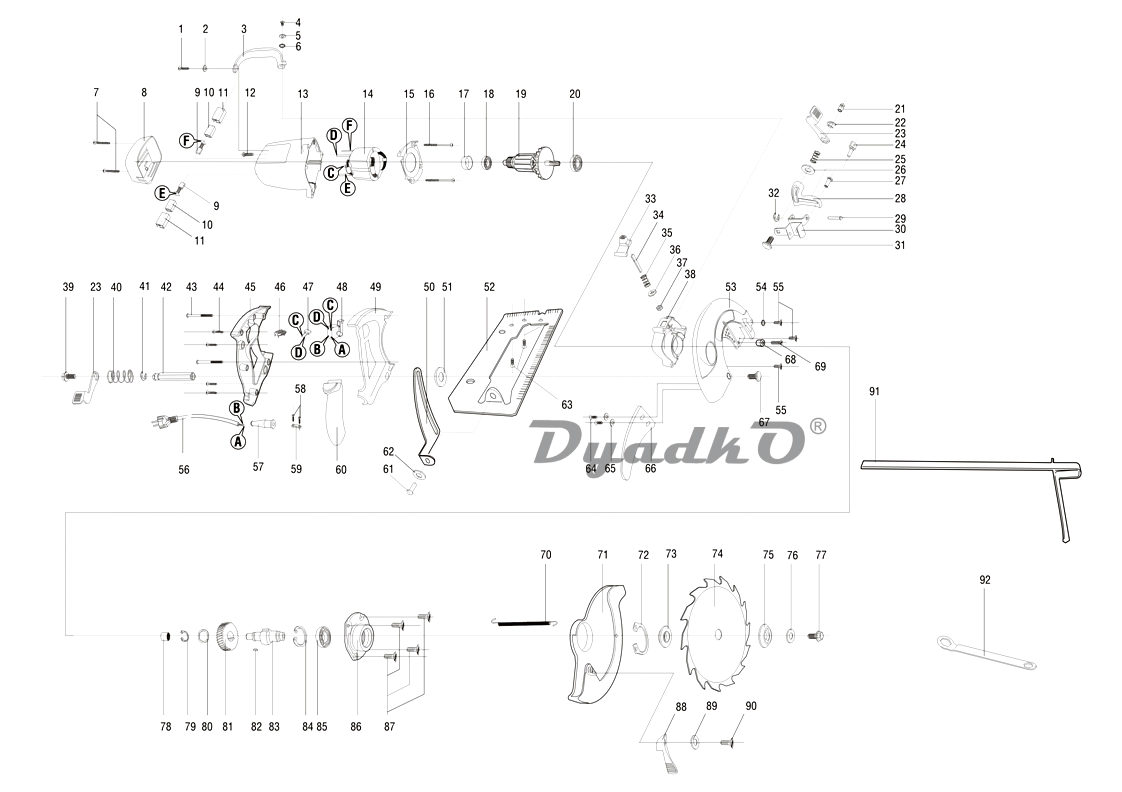

Схема URAGAN PCS-165-1200

1 Саморез 5х18 PH2 UM02-000-087
2, 5 Шайба D5 UM04-000-003
3 Ручка
4 Винт М5х21 T20 UM01-000-149
6, 54, 65 Шайба-гровер D5 UM04-001-003
7, 44 Саморез 4x18 T20 UM02-000-028
8 Крышка задняя
9 Щетка угольная
10 Гильза щеткодержателя
11 Корпус щеткодержателя
12 Винт М5х28 T20 UM01-000-145
13 Корпус статора
14 Статор
15 Защита статора
16 Саморез 5х74 РН2 UM02-000-062
17 Втулка каучуковая
18 Подшипник шариковый 607-2RS (19х7х6) U009-607-RS0
19 Ротор (z=6)
20 Подшипник шариковый 6000-2RS (26х10х8) U009-600-0RS
21 Гайка М8 левая
22, 41 Кольцо стопорное D12 UM06-000-012
23 Рычаг
24 Винт-барашек М6
25, 40 Пружина
26, 51 Шайба D17 D8,5 h2 UM04-002-016
27 Заклепка
28 Кронштейн
29 Палец L49 D8
30 Скоба
31 Винт специальный М8х29 левый
32 Кольцо разжимное D7 UM06-001-016
33 Кнопка фиксатора вала
34 Фиксатор вала
35 Пружина
36 Шайба
37 Пыльник войлочный
38 Промщит
39 Болт М8х22 UM03-002-001
42 Фиксатор
43 Винт M5х58 T20 UM01-000-155
45 Ручка левая часть
46 Катушка индукторная
47 Конденсатор 0,22 мкФ
48 Выключатель FA4-7/2 7(7)A 250V~ 5E4
49 Ручка правая часть
50 Глубиномер
52 Стол
53 Кожух
55 Винт M5x12 T20 UM01-000-119
56 Шнур сетевой резин, 2х1,0мм, 2м U099-004-006
57 Воротник шнура U098-002-001
58 Саморез 4х16 PH2 UM02-000-024
59 Прижим шнура
60 Накладка
61 Заклепка
62 Шайба
63, 90 Винт M5x10 T20 UM01-000-146
64 Винт М5х19 T20 UM01-000-038
66 Нож расклинивающий
67 Винт специальный М8х23
68 Отбойник резиновый
69 Винт М6х19 РН2 UM01-000-150
70 Пружина подвижного кожуха
71 Кожух диска подвижный
72 Кольцо разжимное D39мм UM06-001-019
73 Шайба прижимная
74 Диск пильный
75 Шайба прижимная
76 Шайба D24 D8,5 h2 UM04-002-019
77 Болт М8х26 UM03-002-002
78 Подшипник игольчатый НК081408 (14х8х8) U010-081-408
79 Кольцо разжимное D11 UM06-001-004
80 Кольцо пружинное D18 D13
81 Шестерня
82 Шпонка
83 Шпиндель
84 Кольцо стопорное сжимное D37 UM06-002-003
85 Подшипник шариковый 6003-2RS (35х17х10) U009-600-3RS
86 Фланец
87 Винт М4x12 T15 UM01-000-113
88 Рычаг
89 Шайба D14 d5 h1 UM04-002-017
91 Линейка-упор
92 Ключ накидной №13
93 Винт М4х18 PH2 UM01-000-071
