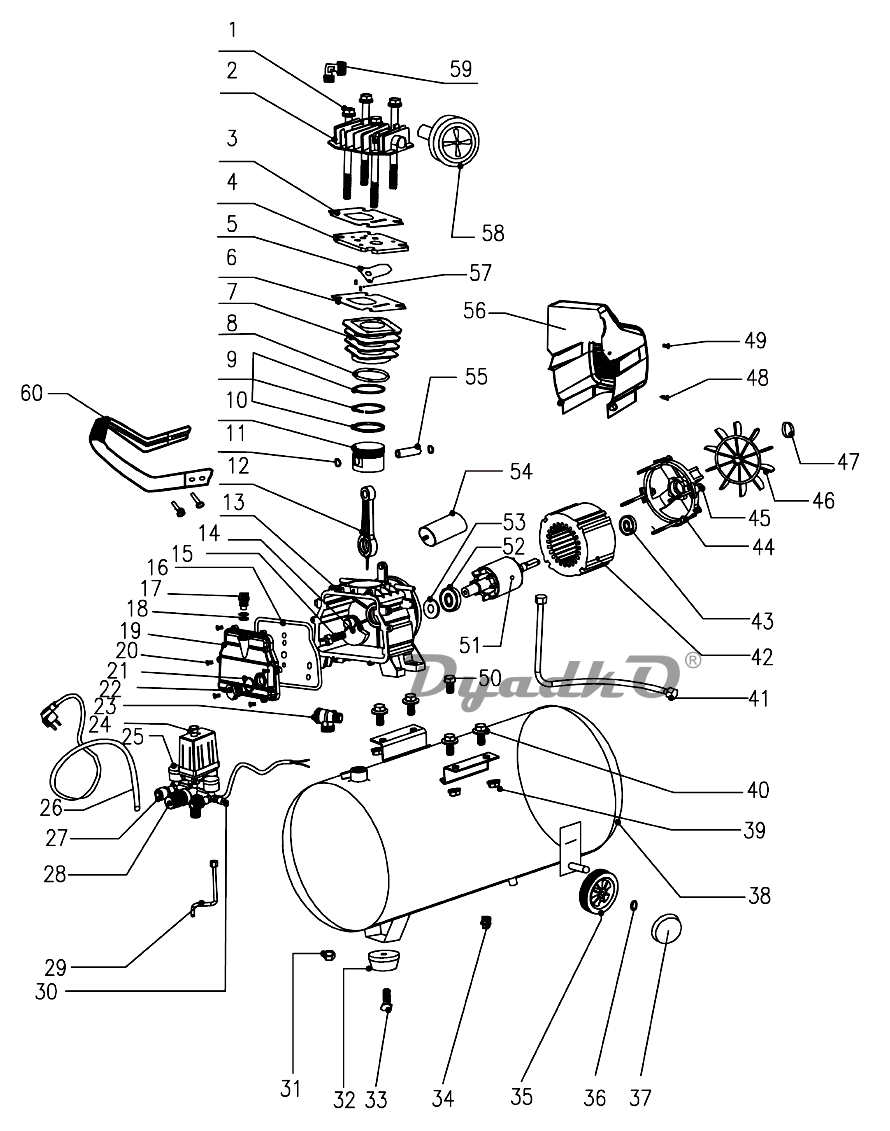

Схема КАЛИБР КМК-1600/24А (LS) Земляк КМК-1600/24А (LS)

1 Болт М8×100
2 Крышка цилиндра
3 Прокладка крышки цилиндра
4 Плата клапана в сборе
5 Лепесток
6 Прокладка платы клапана
7 Цилиндр
8 Прокладка цилиндра
9 Кольца поршневые (комплект)
9-1 Кольцо компрессионное (2 шт)
9-2 Кольцо маслосъемное (1 шт)
10 Поршень
11 Кольцо запорное поршня 12 (внутр.)
12 Шатун
13 Картер
14 Кривошип
15 Болт
16 Прокладка крышки картера (рез.)
17 Пробка вентиляционная
18 Кольцо резиновое
19 Крышка картера
20 Винт
21 Прокладка
22 Окно маслоуказателя
23 Клапан обратный
24 Реле давления
25 Манометр 12 бар (мал)
26 Кабель питания 3G×1,0мм² с вилкой
27 Кран отбора воздуха / Штуцер выходной
28 Коллектор в сборе (с редуктором)
29 Трубка контрольная
30 Клапан предохранительный
31 Гайка
32 Ножка (рез.)
33 Болт
34 Пробка сливная
35 Колесо
36 Кольцо стопорное
37 Колпак колеса
38 Ресивер 24 л
39 Гайка
40 Болт
41 Трубка выходная
42 Статор
43 Подшипник 6202 RS
44 Крышка двигателя (задняя)
45 Болт
46 Крыльчатка
47 Кольцо стопорное
48 Винт ST
49 Винт
50 Болт
51 Якорь
52 Подшипник 6204RS
53 Сальник 20×40×7
54 Конденсатор 25/30мкФ/450В (СВВ60) (винт; провода)
55 Палец 12×34
56 Кожух защитный
57 Штифт
58 Фильтр воздушный
59 Штуцер угловой 3/8\"
60 Рукоятка
