FS 120, FS 120 R, FS 200, FS 200 R, FS 250, FS 250 R

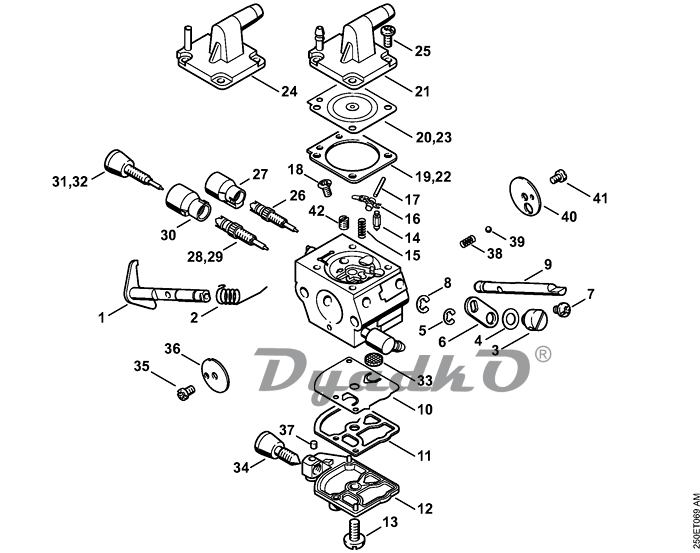

Схема STIHL FS 120, FS 120 R, FS 200, FS 200 R, FS 250, FS 250 R G Карбюратор C1Q-S161A, -S162A, -S163, -S164, -S82, -S83, -S138, -S139
1
Дроссельный вал с рычагом
2
Пружина
3
Палец
4
Шайба
5
Пружинное стопорное кольцо
6
Рычаг
7
Винт с плоской головкой М3 х 3,5
8
Пружинное стопорное кольцо
9
Пусковая ось
10
Диафрагма насоса
11
Уплотнение
12
Запорная крышка
13
Винт с полупотайной головкой
14
Впускная игла
15
Пружина
16
Впускной регулировочный рычаг
17
Ось
18
Винт с буртиком
19
Уплотнение
20
Регулировочная мембрана
21
Запорная крышка
22
Уплотнение
✻
(16.2009)
23
Регулировочная мембрана
✻
(16.2009)
24
Запорная крышка
✻
(16.2009)
25
Винт с буртиком
26
Главный регулировочный винт
27
Колпачок
28
Регулировочный винт частоты вращения при холостом ходе
☐ 30 (1,2)
(45.2012)
29
Регулировочный винт частоты вращения при холостом ходе
☐ 30 (3-6)
(45.2012)
30
Колпачок (45.2012)
31
Регулировочный винт частоты вращения при холостом ходе
(1,2)
32
Регулировочный винт частоты вращения при холостом ходе
(3-6)
33
Сетка фильтра
34
Упорный винт настройки холостого хода
35
Винт с полукруглой головкой
36
Дроссельная заслонка
37
Зажимная деталь
38
Пружина
39
Шарик
40
Воздушная заслонка
41
Винт с полукруглой головкой
42
Неподвижное сопло 0.40
Карбюратор C1Q-S82 (C)
☐ 1 - 18, 22 - 27, 31, 33 - 42 (1,2) ✻
(16.2009)
Карбюратор C1Q-S164A
☐ 1 - 21, 25 - 27, 32 - 42 (5)
Можно получить только в Бразилии
Карбюратор C1Q-S162A
☐ 1 - 21, 25 - 27, 29, 30, 33 - 42 (3-6)
(45.2012)
Карбюратор C1Q-S163A
☐ 1 - 21, 25 - 27, 31, 33 - 42 (1)
Можно получить только в Бразилии
Карбюратор C1Q-S161A
☐ 1 - 21, 25 - 28, 30, 33 - 42 (1,2)
(45.2012)
Комплект - Карбюраторные детали
☐ 10, 11, 19, 20
Комплект - Карбюраторные детали
☐ 10, 11, 22, 23 ✻
(16.2009)
Карбюратор C1Q-S139 (C)
☐ 1 - 18, 22 - 27, 32 - 42 (5) ✻
Можно получить только в Бразилии (16.2009)
Примечание:
(1)
- FS 120
(2)
- FS 120 R
(3)
- FS 200
(4)
- FS 200 R
(5)
- FS 250
(6)
- FS 250 R
☐
- cюда входят номера позиций
✻
- для изделий старого исполнения
(A)
- не изображено на иллюстрации
(B)
- только в виде специальных принадлежностей
(C)
- заводом больше не выпускается
(D)
- не поставляется отдельно как запасная деталь
Карбюратор C1Q-S83 (C)
☐ 1 - 18, 22 - 27, 32 - 42 (3-6) ✻
(16.2009)
Карбюратор C1Q-S138 (C)
☐ 1 - 18, 22 - 27, 31, 33 - 42 (1) ✻
Можно получить только в Бразилии (16.2009)
