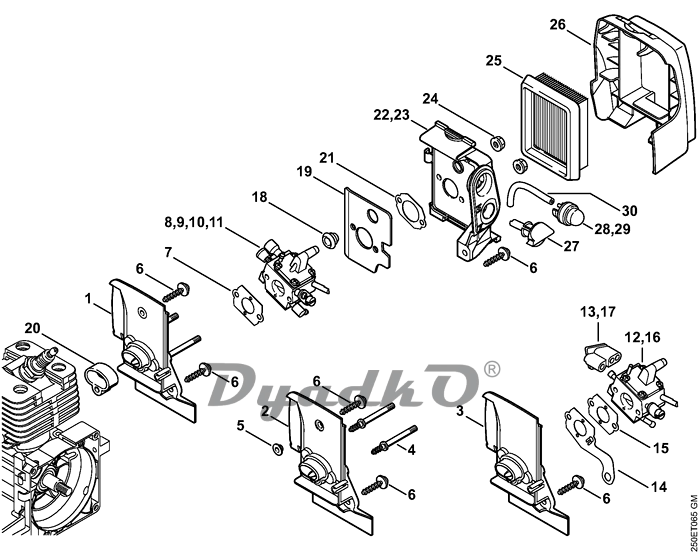

Схема STIHL FS 120, FS 120 R, FS 200, FS 200 R, FS 250, FS 250 R Корпус карбюратора - Воздушный фильтр (809249646) (10.2016)

1 Корпус карбюратора
2 Корпус карбюратора ☐ 4, 5 ✻ (09.2003)
3 Корпус карбюратора ☐ 4 ✻ (22.2001)
4 Винт с буртиком ✻
5 Втулка ✻
6 Винт IS D5 х 20
7 Уплотнение
8 Карбюратор C1Q-S161A ☐ 19 (1,2) (45.2012)
9 Карбюратор C1Q-S162A ☐ 19 (3-6) (45.2012)
10 Карбюратор C1Q-S163A ☐ 19 (1) Можно получить только в Бразилии
11 Карбюратор C1Q-S164A ☐ 19 (5) Можно получить только в Бразилии
12 Карбюратор C1Q-S51C ✻ (09.2003)
13 Наконечник ✻ (09.2003)
14 Контактный лист ✻ (09.2003)
15 Уплотнение ✻ (09.2003)
16 Карбюратор C1Q-S35B (C) ✻ (19.1998)
17 Наконечник ✻ (19.1998)
18 Наконечник
19 Отражательный лист
20 Уплотнительное кольцо
21 Уплотнение
22 Корпус фильтра ☐ 21
23 Корпус фильтра ☐ 21, 22, 28, 30 ✻ (16.2009)
24 Шестигранная гайка М5
25 Воздушный фильтр
26 Крышка фильтра
27 Грибок управления
28 Топливный насос
29 Топливный насос ✻ (16.2009)
30 Шланг 2,2x5,4x67 мм, R1 (D)
Шланг 2,2x5,4 мм x 1 м, R1 (A,B)
Набор уплотнений ☐ 7
Примечание:

(1) - FS 120
(2) - FS 120 R
(3) - FS 200
(4) - FS 200 R
(5) - FS 250
(6) - FS 250 R
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
