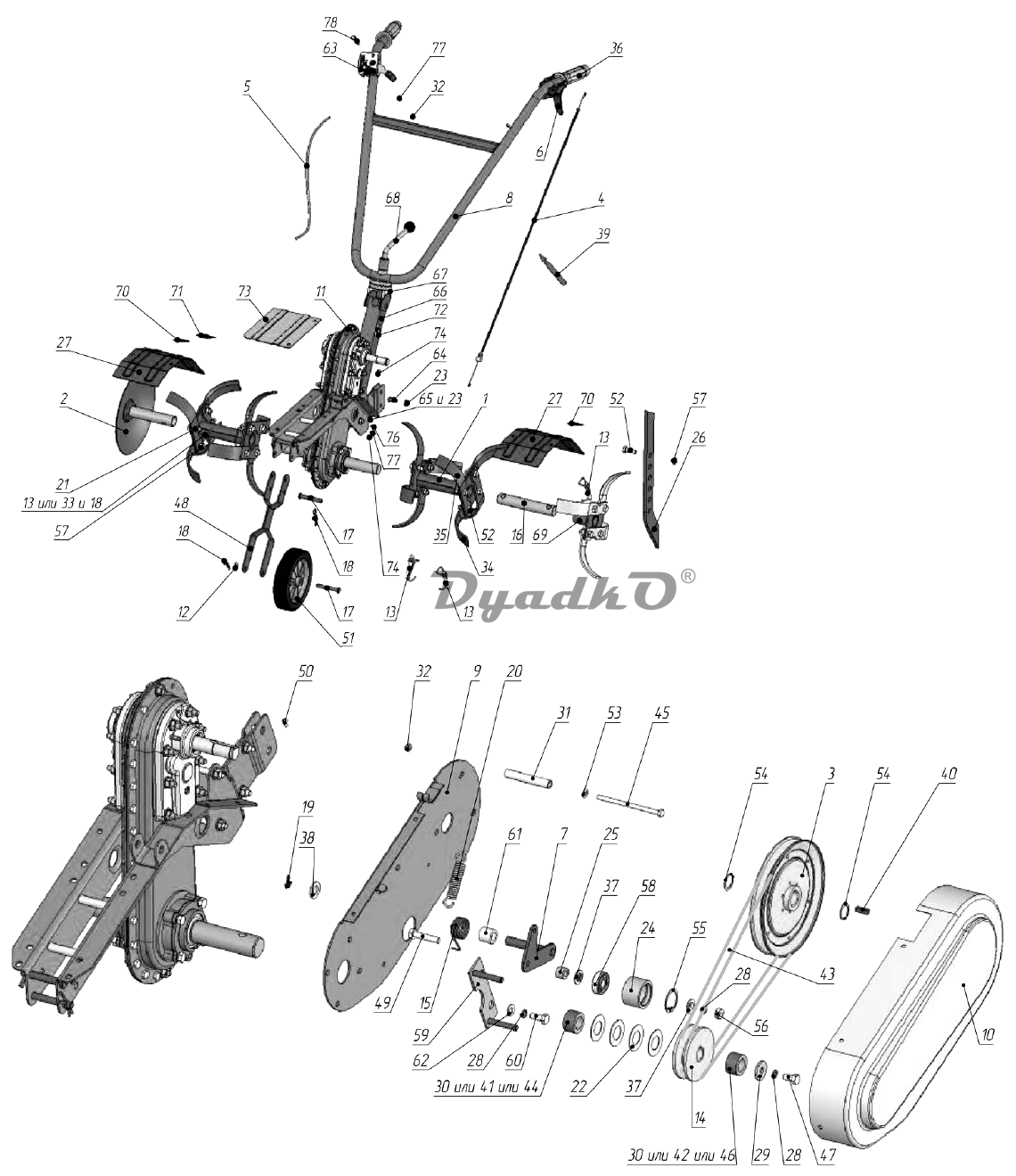

Схема НЕВА МК-100 (2012) Культиватор в разборе

1 Ступица
2 Диск защитный
3 Шкив ведомый
4 Трос сцепления производство фирмы SACCON
5 Трос газа См. Приложение
6 Рукоятка управления сцеплением
7 Рычаг
8 Рукоятка в сборе
9 Экран
10 Кожух Доп. зам.на Кожух 005.81.0190
11 Редуктор 005.81.0400-08 или 005.81.0400-10 примен. в МК-100 с реверсом
12 Шайба ГОСТ 11371-78
13 Стопор Доп. рамена на Стопор SLPR 1038
14 Шкив ведущий См. Приложение
15 Пружина
16 Преходник
17 Палец арт. 260071 Доп. зам. на Палец 10x65 Р1065 KING EXPORTS
18 Шплинт игольчатый Доп. зам. на Шплинт HP20044 KING EXPORTS
19 Шплинт ГОСТ 397-79
20 Пружина
21 Шайба ГОСТ 6402-70
22 Шайба ОСТ 134506-80
23 Гайка Для крепления рулевой колонки
24 Ролик
25 Втулка
26 Ограничитель
27 Крыло
28 Шайба ГОСТ 6402-70
29 Шайба Дол. зам. Шайба М8 DIN440
30 Втулка См. Приложение
31 Трубка
32 Гайка 1 шт. для крепл. Аксел. из компл. пост.
33 Палец арт.260066 Доп. зам. на Палец 10x50 Р1065 KING EXPORTS
34 Нож правый Доп. зам. на 005.03.0273 Нож правый
35 Нож левый Доп. зам. на 005.03.0274 Нож левый
36 Рукоятка
37 Шайба специальная
38 Шайба ГОСТ 11371-78
39 Ремешок крепежный jss140x3,5
41 Втулка См.Приложение
42 Втулка См. Приложение
43 Ремень ГОСТ 1284.1-89
44 Втулка См. Приложение
45 Болт
46 Втулка См. Приложение
47 Болт См. Приложение
48 Стойка колеса
49 Болт ГОСТ 7798-70
50 Шуруп-саморез
51 Колесо фирмы F. Schalek
52 Болт ГОСТ 7798-70 1 шт. для крепления Ограничителя
53 Шайба
54 Кольцо стопорное
55 Кольцо стопорное
56 Гайка ГОСТ 5915-70
57 Гайка ГОСТ 5915-70 1 шт. для крепления Ограничителя
58 Подшипник ГОСТ 7242-81
59 Ограничитель
60 Болт См. Приложение
61 Втулка
62 Шайба ГОСТ 11371-78
63 Акселератор См. Приложение. Акселератор с остановом 005.64.0030 комплектуется Проводом 005.64.0040 и Разветвителем 2147312201.
64 Болт ГОСТ 7798-70
65 Болт ГОСТ 7798-71
66 Рулевая колонка
67 Узел поворотный
68 Зажим
69 Ступица
70 Табличка
71 Предупреждающий знак
72 Знак соответствия см. Приложение
73 Защита двигателя
74 Болт ГОСТ 7798-70
75 Гайка ГОСТ 5916-70
76 Шайба ГОСТ 6402-70
77 Шайба ГОСТ 11371-78 1 шт. из комплекта поставки Акселератора
78 Болт ГОСТ 7798-70 из комплекта поставки Акселератора
Акселератор
Болт
Шкив ведущий См. Приложение
Знак соответствия см. Приложение
Знак соответствия см. Приложение
Шкив ведущий См. Приложение
Редуктор
Трос газа См. Приложение
Трос газа См. Приложение
Трос газа См. Приложение
Втулка См. Приложение
