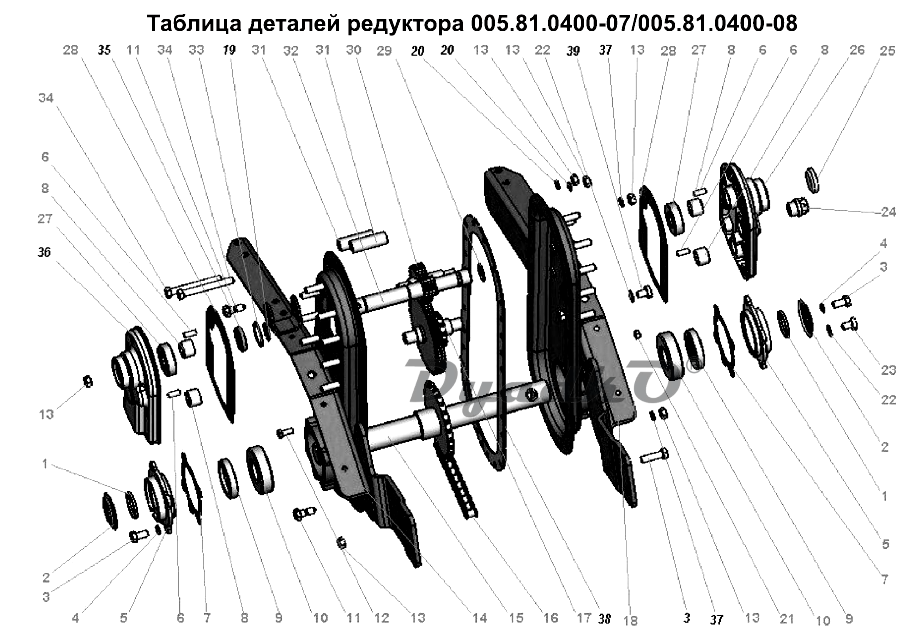

Схема НЕВА МК-100 (2012) Редуктор 1

1 Кольцо ГОСТ 288-72 2
2 Тарелка
3 Болт ГОСТ 7798-70 Из них 3 шт. — для крепления Хвостовика
4 Шайба ГОСТ 6402-70
5 Крышка
6 Штифт цилиндрический
7 Прокладка
8 Втулка Допускается замена на Втулку 005.81.0233
9 Манжета ГОСТ 8752-79
10 Подшипник ГОСТ 8338-75
11 Болт
12 Болт ГОСТ 7798-70
13 Гайка Из них 3 шт. — для крепления Хвостовика
14 Половина корпуса левая
15 Вал выходной
16 Цепь ГОСТ 13568-75
17 Вал шестерня
18 Половина корпуса правая
19 Шайба стопорная
20 Шайба ГОСТ 11371-78
21 Гайка
22 Прокладка
23 Болт 38381/71 М8х20
24 Заглушка
25 Заглушка
26 Крышка
27 Подшипник ГОСТ 8338-75
28 Прокладка
29 Шайба стопорная А
30 Колесо зубчатое z = 33
31 Втулка
32 Вал входной Применяется в Редукторе 005.81.0400-07
32 Вал входной Применяется в Редукторе 005.81.0400-08
33 Пружина
34 Болт ГОСТ 7798-70 Может доп. компл. Шайбой увелич. Мб DIN 9021art.04166 4 шт.
35 Манжета Комплектуется Пружиной 005.45.0413
36 Крышка
37 Шайба ГОСТ 11371-78 Из них 2 шт. — для Болтов 005.81.0242
38 Прокладка
39 Болт
