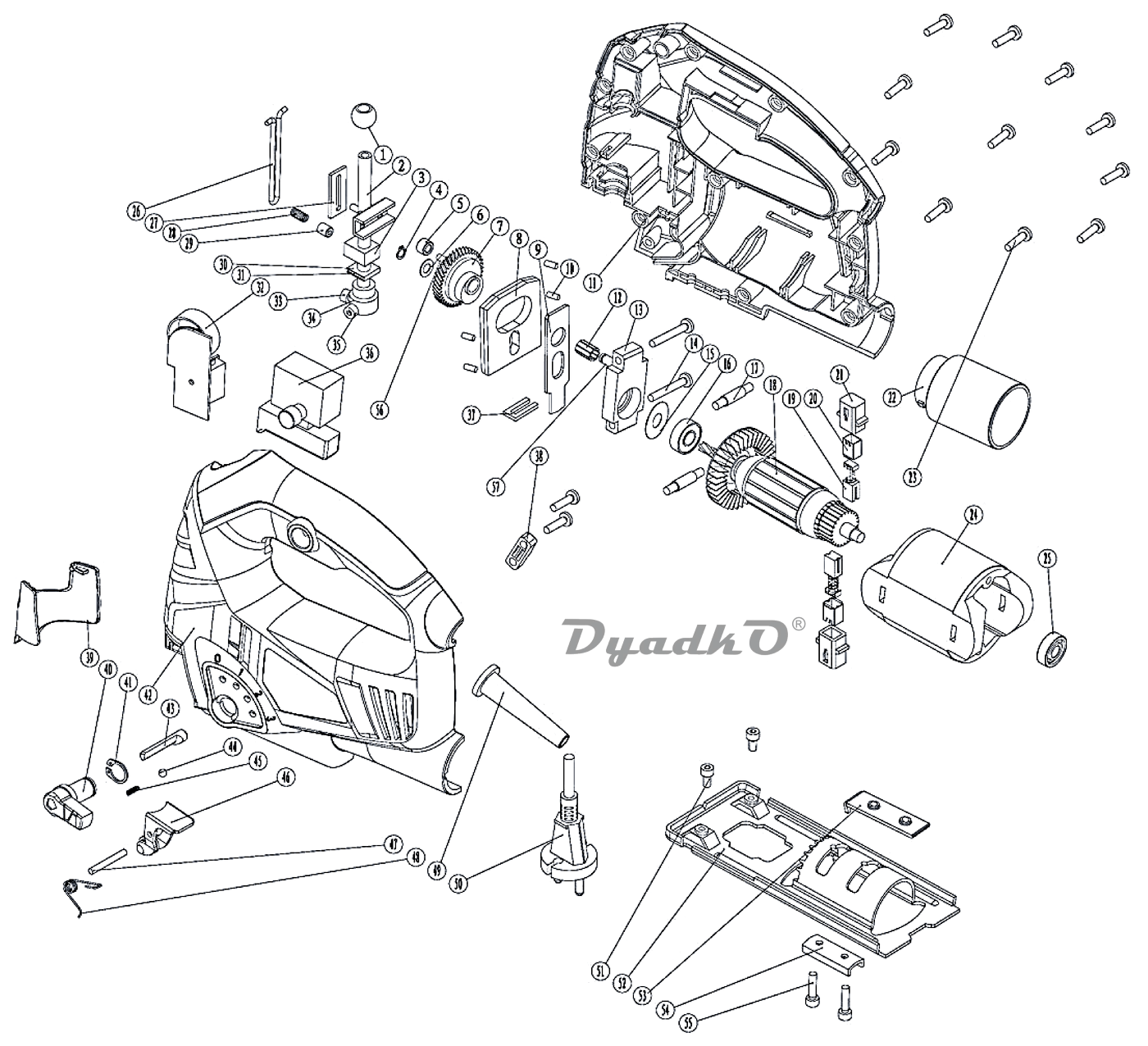

1 |
Втулка направляющая верхняя Ø8, ЛЭМ610Е.01 |
2 |
Шток в сборе, ЛЭМ610Е.02+03+30+31+33+35 |
3 |
Втулка направляющая нижняя 8×10, ЛЭМ610Е.03 |
4 |
Кольцо стопорное 6 (нар.), У01825 |
5 |
Ролик стальной 5×10×6, У02452 |
6 |
Шайба 6, У01802 |
7 |
Шестерня в сборе (07+56), У02442 |
8 |
Блок балансировки, У02453 |
9 |
Планка регулировки наклона пилки, У02454 |
10 |
Палец Ø3×7, У02443 |
11 |
Корпус, правая часть, ЛЭМ610Е.11 |
11+42 |
Корпус в сборе ЛЭМ-610Е, ЛЭМ610Е.11+42 |
12 |
Подшипник игольчатый пластм. 6×9×13, У02455 |
13+57 |
Гнездо подшипника с осью ЛЭМ-610Е, ЛЭМ610Е.13+57 |
13 |
Гнездо подшипника, ЛЭМ610Е.13 |
14 |
Винт ST4×25, ЛЭМ610Е.14 |
15 |
Шайба, ЛЭМ610Е.15 |
16 |
Подшипник 608, У00021 |
16+18+25 |
Якорь с подшипниками ЛЭМ-610Е, ЛЭМ610Е.16+18+25 |
17 |
Индуктивность фильтра р/помех, ЛЭМ610Е.17 |
18 |
Якорь, ЛЭМ610Е.18 |
19 |
Щётка №68, У02438 |
20 |
Вставка щёткодержателя, У02444 |
21 |
Щёткодержатель, У02445 |
22 |
Патрубок пылеотвода, ЛЭМ610Е.22 |
23 |
Винт ST4×16, ЛЭМ610Е.23 |
24 |
Статор, ЛЭМ610Е.24 |
25 |
Подшипник 607, У01201 |
26 |
Щиток пружинный, У02456 |
27 |
Плата штока направляющая, У02446 |
28 |
Пружина, У02457 |
29 |
Втулка пружины, У02458 |
30 |
Обечайка сальника I, ЛЭМ610Е.30 |
31 |
Набивка сальника I, ЛЭМ610Е.31 |
32 |
Регулятор оборотов, ЛЭМ610Е.32 |
33 |
Болт М4×6 внутр. шестигр., ЛЭМ610Е.33 |
34 |
Пилкодержатель, ЛЭМ610Е.34 |
35 |
Болт М4×8 внутр. шестигр., ЛЭМ610Е.35 |
36 |
Выключатель, У02448 |
37 |
Сальник войлочный, У02459 |
38 |
Прижим кабеля, ЛЭМ610Е.38 |
39 |
Щиток пластмассовый, ЛЭМ610Е.39 |
40 |
Ручка регулировки маятника, ЛЭМ610Е.40 |
41 |
Кольцо стопорное 11 (нар.), У02460 |
42 |
Корпус, левая часть, ЛЭМ610Е.42 |
43 |
Ось регулятора маятника, У02449 |
44 |
Шарик стальной Ø4, У01919 |
45 |
Пружина, У02466 |
46 |
Ролик поддерживающий в сборе, У02461 |
47 |
Ось ролика поддерживающего, У02462 |
48 |
Пружина ролика, У02463 |
49 |
Бандаж кабеля резиновый, У02464 |
50 |
Кабель питания 2×0,75 мм² с вилкой, У01549 |
51 |
Болт М4×8 внутр. шестигр., ЛЭМ610Е.51 |
52 |
Рамка-основание, ЛЭМ610Е.52 |
53 |
Планка фиксирующая, ЛЭМ610Е.53 |
54 |
Сухарь, У02465 |
55 |
Болт М4×16 внутр. шестигр., ЛЭМ610Е.55 |
56 |
Ось эксцентриковая, У02450 |
57 |
Ось шестерни, У02451 |
