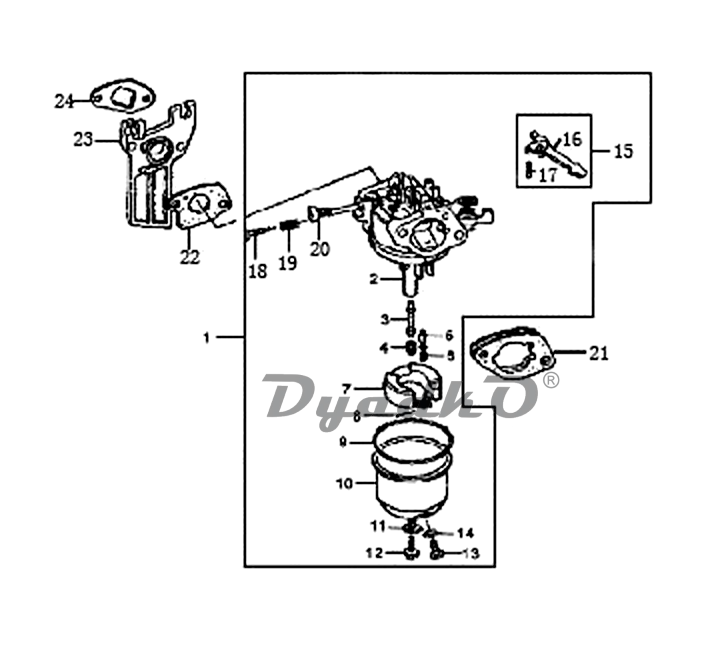

Схема КАЛИБР Двигатель 168F Карбюратор

1 Карбюратор с топливным краном со штуцером подкачки топлива Дв.168F только СНУБ и МУ-5,5.8-5, У02688
1 Карбюратор с топливным краном без штуцера подкачки топлива Дв.168F, У00816
1 Карбюратор Дв.168F только БЭГ2700И.69, БЭГ2700И.69
1 Карбюратор без топл. крана Дв.168F БЭГ-2300.Д78/2311.Д78/2800.Д78/ 2811Д78/2800А.Д82/2811А.Д82, У01438
2 Корпус карбюратора, Дв.168F.8-2
3 Форсунка жиклёра, Дв.168F.8-3
4 Жиклёр топливный главный, Дв.168F.8-4
5 Клапан запорный , Дв.168F.8-5
6 Пружина запорного клапана, Дв.168F.8-6
7 Поплавок, Дв.168F.8-7
8 Ось поплавка, Дв.168F.8-8
9 Прокладка поплавковой камеры, Дв.168F.8-9
10 Камера поплавковая, Дв.168F.8-10
11 Прокладка болта крепления, Дв.168F.8-11
12 Болт крепления поплавковой камеры, Дв.168F.8-12
13 Болт сливной, Дв.168F.8-13
14 Прокладка болта сливного, Дв.168F.8-14
15 Рычаг привода дроссельной заслонки с сборе, Дв.168F.8-15
16 Рычаг привода дроссельной заслонки, Дв.168F.8-16
17 Ось рычага привода дроссельной заслонки, Дв.168F.8-17
18 Винт регулировочный х.х., Дв.168F.8-18
19 Пружина винта регулировочного х.х., Дв.168F.8-19
20 Жиклер х.х., Дв.168F.8-20
21 Прокладка воздушного фильтра Дв.152F БЭГ-2200ИК.58-18; Дв.157F БЭГ-2800ИК.58-18; Дв.168F, У00819
22 Прокладка карбюратора Дв.168F, У00823
23 Коллектор впускной Дв.168F, У00872
24 Прокладка впускного коллектора Дв.168F, У00820
б/п Кнопка подкачки топлива Дв.168F; 173F; 177F; 182F; 183F;185F; 188F; 190F только для СНУБ, У03850
