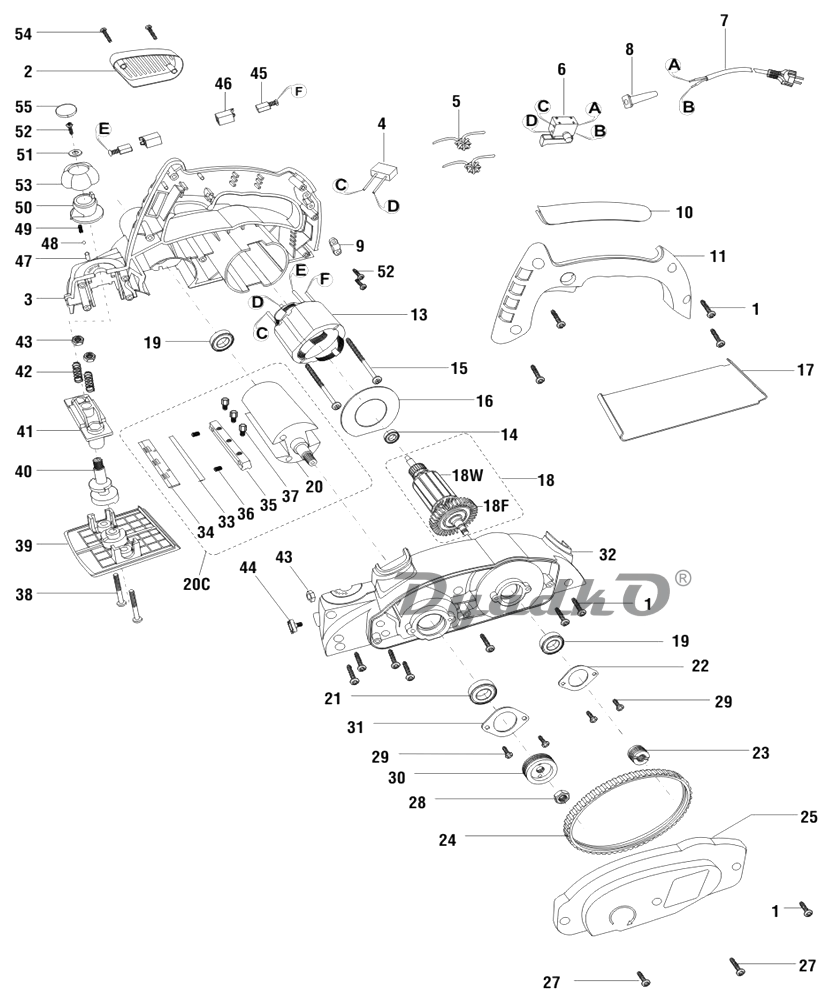

Схема URAGAN MEP-82-710

1 Саморез 4x18 T20 UM02-000-028
2 Крышка правая
3 Корпус правая часть
4 Конденсатор 0,22 мкФ
5 Катушка индукторная
6 Выключатель FA5-6/2MD 6(6)A 250V~ 5E4
7 Шнур сетевой резин, 2х0,75мм, 2м U099-004-005
8 Воротник шнура U098-002-001
9 Прижим шнура
10 Вставка ручки
11 Ручка левая часть
13 Статор
14 Подшипник шариковый 626-2RS U009-626-RS0
15 Саморез 4х58 РН2 UM02-000-086
16 Защита статора
17 Платформа
18 Ротор
18F Крыльчатка
18W Ротор без крыльчатки
19 Подшипник шариковый 608-2RS (22х8х7) U009-608-RS0
20 Барабан
20С Барабан в сборе с ножами
21 Подшипник шариковый 6000-2RS (26х10х8) U009-600-0RS
22 Фиксатор подшипника
23 Шкив ведущий
24 Ремень приводной
25 Крышка левая
27 Саморез 4х27 T20 UM02-000-035
28 Гайка М8 запорная UM05-000-004
29 Саморез 4х12 PH2 (потай) UM02-000-085
30 Шкив ведомый
31 Фиксатор подшипника
32 Корпус левая часть
33 Нож UACB 82
34 Прижим ножа
35 Держатель ножа
36 Винт M5х10 H2,5 (внутр) специальный
37 Болт М5х12 UM03-000-011
38 Винт М6х33 Т20 UM01-000-092
39 Платформа передняя
40 Эксцентрик
41 Планка
42 Пружина
43 Гайка М6 UM05-000-003
44 Винт-барашек M6x25 UM01-000-091
45 Щетка
46 Щеткодержатель
47 Колпачок
48 Шарик стальной D2,5
49 Пружина
50 Основа - регулятор
51 Шайба D17; D12,3; h0,3 UM04-002-010
52 Саморез 4х18 PH2 UM02-000-027
53 Ручка - регулятор
54 Саморез 4х23 T20 UM02-000-088
55 Крышка
