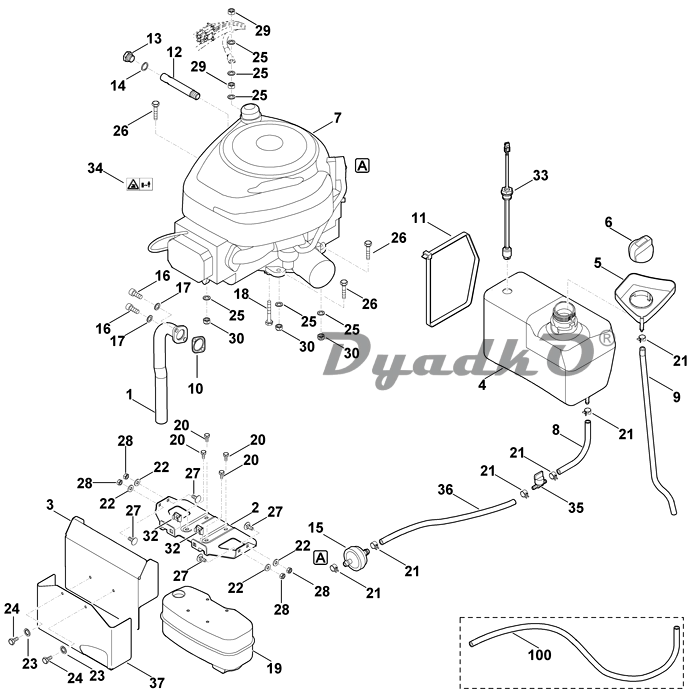

Схема VIKING MT 6112.0 C I Двигатель, бак

1 Колено трубы
2 Крышка из листового металла
3 Защитная пластина
4 Топливный бак
5 Защита от переполнения
6 Пробка бака
7 B&S, четырехтактный двигатель 31G777-0300-B1, 31G777-0148-B1, 31R777-0007- B1 Считать данные на двигателе, для запчастей – см. раздел "Двигатели"
8 Шланг топливного бака
9 Шланг
10 Уплотнение выхлопной трубы
11 Бандажная лента для кабеля
12 Труба Использовать фиксатор резьбы (LOCTITE 243)
13 Пробка
14 Уплотнение
15 Топливный фильтр
16 Винт с цилиндрической головкой 5/16″x3/4″ (18 - 20 Nm)
17 Стопорная шайба 8,4
18 Винт с шестигранной головкой M8x50
19 Шумоглушитель
19 Шумоглушитель ✻ (65.2009)(до серийного номера 9 80 023 020)
20 Самонарезающий винт M6x12 (4 - 5 Nm)
21 Шланговый зажим
21 Шланговый зажим ✻ (08.2012)(до серийного номера 9 80 056 610)
22 Шайба 6,4
23 Стопорная шайба с упругими зубцами 6,4
24 Винт с шестигранной головкой M6x16 (2 - 3 Nm)
24 Винт с шестигранной головкой M6x12 (2 - 3 Nm) ✻ (19.2013)(до серийного номера 9 80 070 580)
25 Стопорная шайба с упругими зубцами 8,4
26 Винт с шестигранной головкой M8x35 (21 - 25 Nm)
27 Болт с плоской круглой головкой M6x16 (5 - 7 Nm)
28 Стопорная гайка М6
29 Шестигранная гайка M8 (21 - 25 Nm)
30 Шестигранная гайка M8
32 Закладная гайка M6
33 Датчик
34 Наклейка (03.2010)(с серийного номера 9 80 031 923)
35 Топливный кран
36 Шланг топливного бака
37 Защитная пластина (19.2013)(с серийного номера 9 80 070 580)
100 Шланг топливного бака ✻ (08.2012)(до серийного номера 9 80 056 610)
Примечание:

☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
