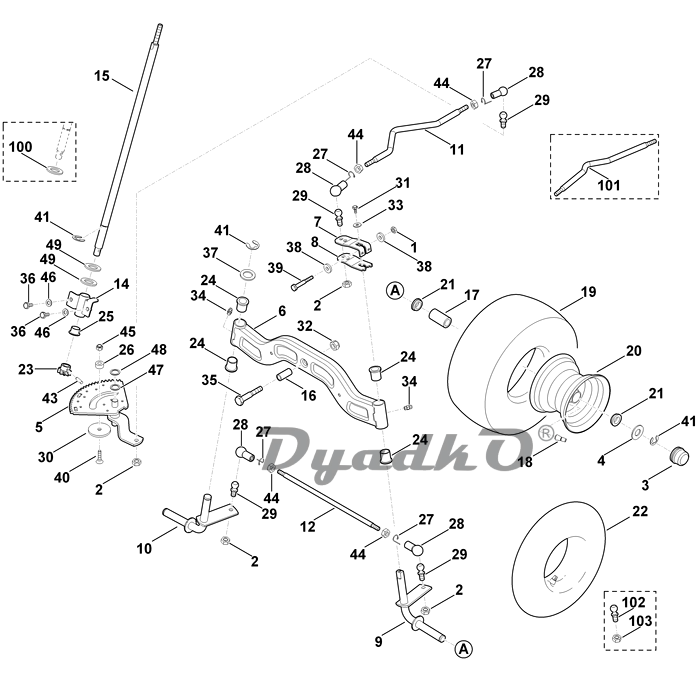

Схема VIKING MT 6112.0 C F Рулевое управление, переднее колесо

1 Cтопорная гайка М8
2 Шестигранная гайка M10x1 (43 - 47 Nm)
3 Колпачок
4 Шайба 42
5 Зубчатый сектор
6 Ось в сборе ☐ 24,34
7 Рычаг ✻ (18.2011)(до серийного номера 9 80 046 242)
7 Рычаг
8 Рычаг
8 Рычаг ✻ (18.2011)(до серийного номера 9 80 046 242)
9 Цапфа оси слева
10 Цапфа оси справа
11 Тяга
12 Поперечная рулевая тяга
14 Хранение
15 Вал
16 Втулка подшипника
17 Комплект игольчатых роликов 20x30x65
18 Клапан
19 Шина 15x6,0-6 Заменять попарно, после замены контролировать установку косилочного механизма
20 Обод 6,0-6
21 Втулка с буртиком
22 Шланг 15x6,0 - 6
23 Шестерня
24 Втулка
25 Втулка с буртиком
26 Втулка
27 Стопорный бугель
28 Сферический вкладыш B16
29 Шаровая цапфа M10x1 C16 (43 - 47 Nm)
30 Диск 50x5
31 Самонарезающий винт M6x12 (8 - 12 Nm)
32 Шестигранная гайка M12
33 Шайба 6,4
34 Ниппель M6 (8 - 12 Nm)
35 Винт с шестигранной головкой M12x65 (21 - 25 Nm)
36 Винт с шестигранной головкой M8x16 (23 - 27 Nm)
37 Диск 21
38 Шайба 8,4
39 Винт с шестигранной головкой M8x55 (19 - 21 Nm)
40 Винт с потайной головкой M8x30
41 Стопорная шайба 15
43 Зажимной штифт 6x24
44 Шестигранная гайка M10
45 Шестигранная гайка M8
46 Шайба 8,4
47 Установочная шайба 16x22x1
48 Установочная шайба 16x22x0,5
49 Установочная шайба 20x28x1,5
100 Диск 21 ✻ (17.2008)(до серийного номера 9 80 006 532)
101 Тяга ✻ (03.2011)(до серийного номера 9 80 047 051)
102 Шаровая цапфа C16 (43 - 47 Nm) ✻ (59.2013)(до серийного номера 9 80 073 593)
103 Стопорная гайка M10 (43 - 47 Nm) ✻ (59.2013)(до серийного номера 9 80 073 593)
Примечание:

☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
Колесо в сборе 15″ Заменять попарно, после замены контролировать установку косилочного механизма ☐ 17 - 21
омплект шаровых опор ☐ 2,29 (59.2013)
