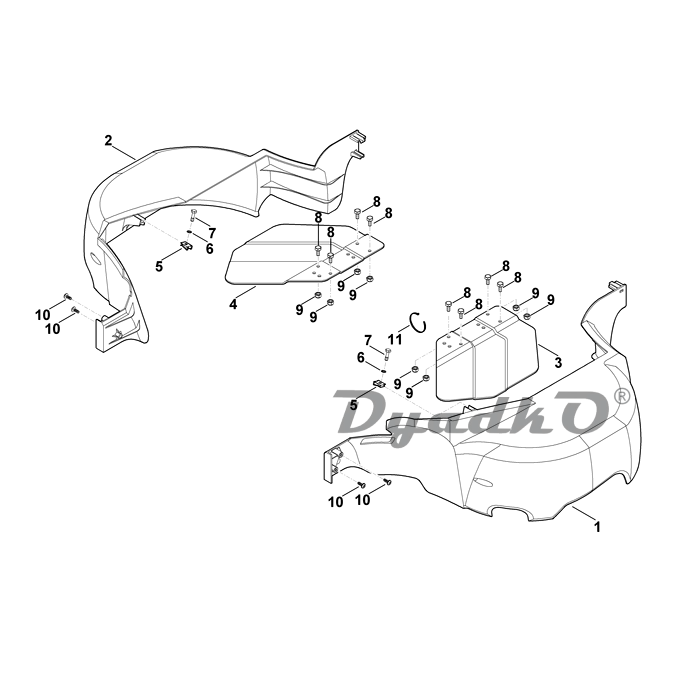

Схема VIKING MT 6112.0 C D Защитная крышка косилочного механизма

1 защитная крышка слева
1 защитная крышка слева ✻ (20.2010)
2 защитная крышка справа
2 защитная крышка справа ✻ (20.2010)
3 стопорная шайба слева
4 стопорная шайба справа
5 Накидная гайка M6
5 Накидная гайка M6 ✻ (10.2011)
6 Стопорная шайба с упругими зубцами 6,4
7 Винт с шестигранной головкой M6x20 (4 - 5 Nm)
7 Винт с шестигранной головкой M6x20 (4 - 5 Nm) ✻ (20.2010)
8 Винт с шестигранной головкой M8x16 (13 - 15 Nm)
9 Шестигранная гайка M8
10 Самонарезающий винт P6x25 (2 - 3 Nm)
11 Бандажная лента для кабеля
Примечание:

☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
комплект защитной крышки косилочного механизма исполнение для Франции ☐ 1-11 ✻ (20.2010)
комплект защитной крышки косилочного механизма исполнение для Франции ☐ 1-11
