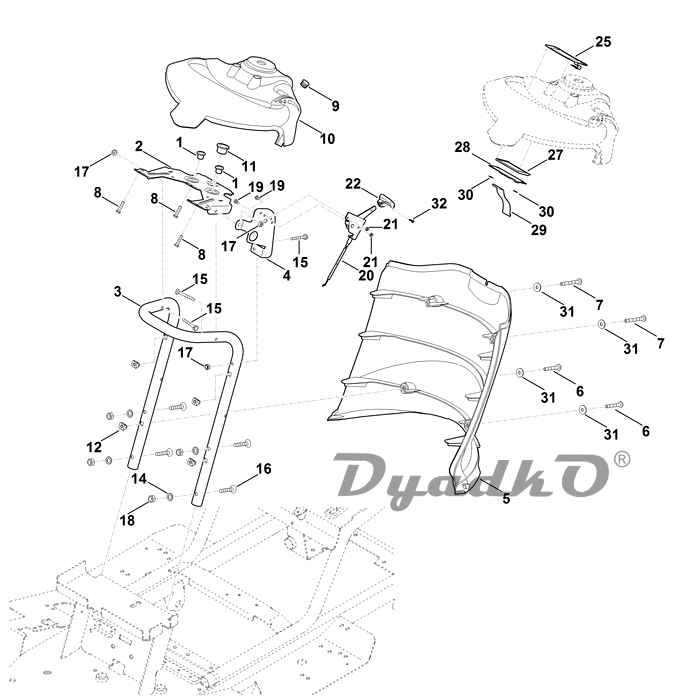

Схема VIKING MT 6112.0 C B Щиток приборов

1 Втулка с буртиком
2 Консоль
3 Консоль
4 Стопорная шайба
5 Облицовка
6 Винт IS-M6x40 (5 - 6 Nm)
7 Винт IS-M6x55 (5 - 6 Nm)
8 Винт с цилиндрической головкой P5x22 (5 - 6 Nm)
9 Заглушка
10 Щиток приборов в сборе ☐ 9,25,27,28,30
11 Втулка с буртиком
12 Закладная гайка M6
14 Стопорная шайба с упругими зубцами 8,4
15 Винт с шестигранной головкой M6x35 (1,5 - 2,5 Nm)
16 Винт с потайной головкой M8x40
17 Шестигранная гайка M6
18 Шестигранная гайка M8
19 Винт с шестигранной головкой M5x12
20 Трос управления дроссельной заслонкой
21 Шестигранная гайка M5
22 Ручка ☐ 32
22 Ручка ✻ (04.2014)(до серийного номера 9 80 087 584)
25 Клавишная панель управления
27 Индикатор
28 Платина
29 Провод
30 Зажимное кольцо 5
31 Шайба 6,4
32 Самонарезающий винт P4x12 (04.2014)(с серийного номера 9 80 087 584)
Примечание:

☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
