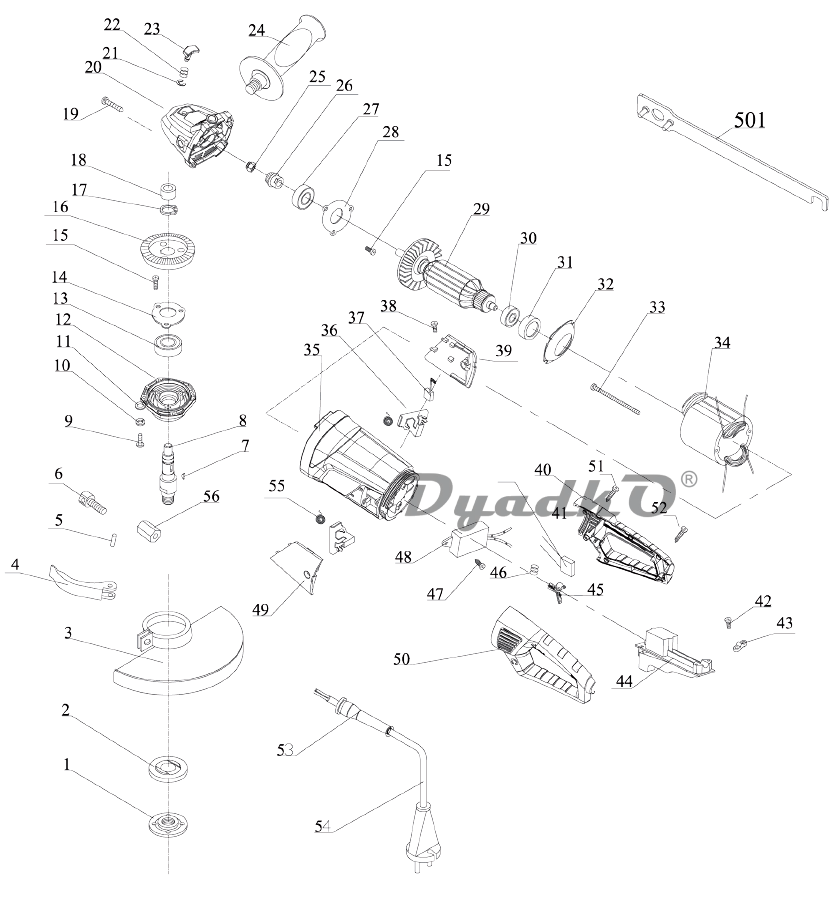

Схема КАЛИБР МШУ-230/2450РК (TCH)

1 Гайка зажимная
2 Шайба опорная
3…6,56 Кожух защитный в сборе
3 Кожух защитный
4 Рычаг быстрого съёма
5 Заклёпка
6 Болт М8×25
7 Шпонка сегментная 4×13 (4×5×13)
8 Шпиндель
9 Винт М5×18
10 Шайба пружинная 5
11 Шайба 5
12 Крышка корпуса редуктора
13 Подшипник 6202
14 Крышка подшипника 6202-3
15 Винт М4×10
16 Шестерня большая конической пары
17 Кольцо стопорное 15 (нар.)
18 Подшипник игольчатый НК101610
19 Винт ST4,8×35
20 Корпус редуктора
21 Шайба стопорная \"Е\" Ø6
22 Пружина стопора
23 Стопор
24 Рукоятка дополнительная
25 Гайка самоконтряшаяся М8
26 Шестерня малая конической пары
27 Подшипник 6201
28 Крышка подшипника 6201-3
29 Якорь
30 Подшипник 629
31 Втулка подшипника резиновая
32 Кольцо воздухонаправляющее
33 Винт ST4,8×65
34 Статор
35 Корпус
36 Щеткодержатель
37 Щётка №117
38 Винт ST4×8
39 Крышка щёткодержателя верхняя
40 Рукоятка, правая часть
41 Конденсатор фильтра р/помех 0,33 мкФ
42 Винт ST4×14
43 Прижим кабельный
44 Выключатель FA2-12/2D
45 Кнопка фиксации рукоятки
46 Пружина фиксатора
47 Винт ST4×14
48 Дроссель плавного пуска
49 Крышка щёткодержателя нижняя
50 Рукоятка, левая часть
51 Винт ST4,2×18
52 Винт ST4,2×14
53 Бандаж кабеля резиновый
54 Кабель питания 2×1,5 мм² с вилкой
55 Пружина щёткодержателя
56 Гайка специальная
501 Ключ затяжки круга
