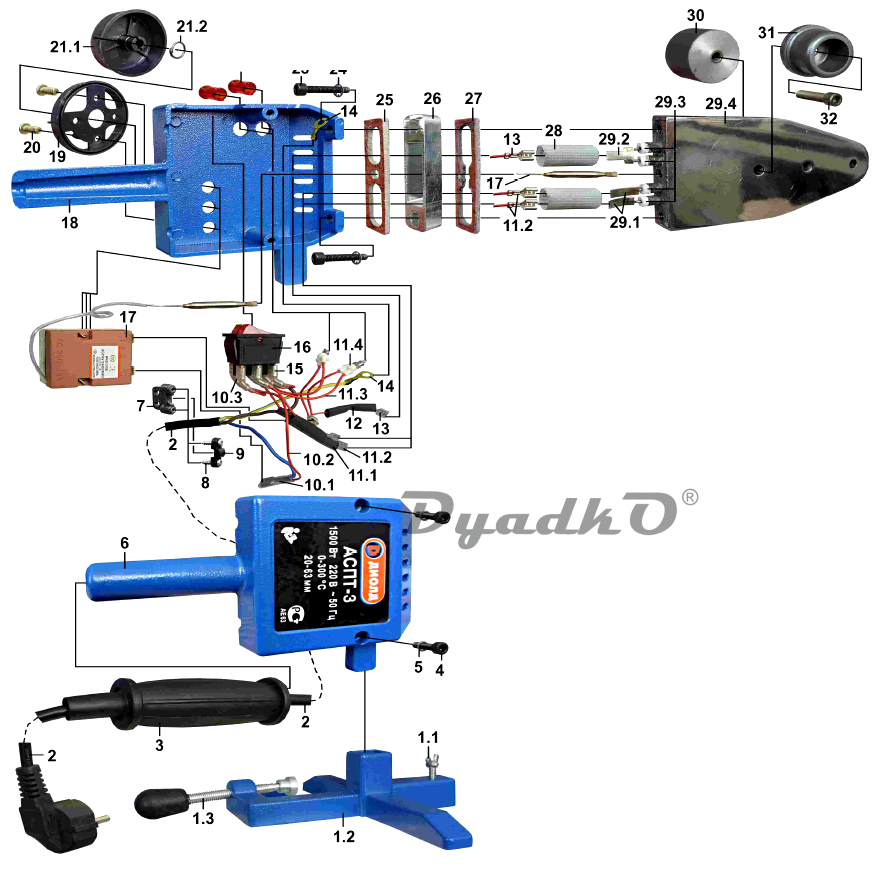

Схема ДИОЛД АСПТ-3

1 Подставка универсальная в сборе
1.1 винт зажимной
1.2 подставка
1.3 винт зажимной в сборе
2 Шнур сетевой 3x1,00 мм2, L = 2m
3 Рукоятка
4 Винт М5х26
5 Шайба 5 пружинная
6,18 АСПТ-3 Корпус прав., лев. (п.6, 18) компл.
7 Колодка шнура
8 Винт (саморез) 4x14
9 Планка прижимная
10 Проводник выводной в сборе
10.1 разъем
10.2 проводник выводной
10.3 разъемная пара с проводником
11 Индикатор нагрева в сборе
11.1 втулка изоляционная
11.2 проводник выводной с разъемами
11.3 светодиод с резистором и проводниками выводными
11.4 втулка
12 Втулка изоляционная
13 Разъемная пара с проводником
14 Лепесток
15 Разъемная пара с проводником
16 Выключатель
17 Лепесток
17 Регулятор (термостат) WHD-320E
18 Планка
19 Планка изоляционная
19 Втулка указательная
20 Винт М4х8
20 Ограждение
21 Ручка регулятора в сборе
21.1 ручка
21.2 кольцо
21 Втулка изоляционная
22 Колпачок (красного цвета)
22.1 втулка изоляционная
22 Элемент нагревательный в сборе
22.2 пластина контактная
22.3 элемент нагревательный
23 Винт МбхЗб
23 Винт М4х44
24 Шайба-лепесток
24 Раструб сменной насадки
25 Муфта сменной насадки
25 Планка изоляционная
26 Винт М8х34
26 Изолятор
27 Планка изоляционная
28 Втулка изоляционная
29.1 контакт
29 Нагревательный элемент в сборе
29.4 элемент нагревательный
29.3 втулка изоляционная
29.2 контакт двойной
30 Раструб сменной насадки
31 Муфта сменной насадки
32 Винт М8х34
Позиции в сборе:
Вторая часть схемы
_ АСПТ-3 Набор сменных насадок 32мм (п.29,30) компл.
_ АСПТ-3 Набор сменных насадок 40мм (п.29,30) компл.
_ АСПТ-3 Набор сменных насадок 50мм (п.29,30) компл.
_ АСПТ-3 Набор сменных насадок 25мм (п.29,30) компл.
_ АСПТ-3 Набор сменных насадок 20мм (п.29,30) компл.
_ АСПТ-3 Набор сменных насадок 63мм (п.29,30) компл.
