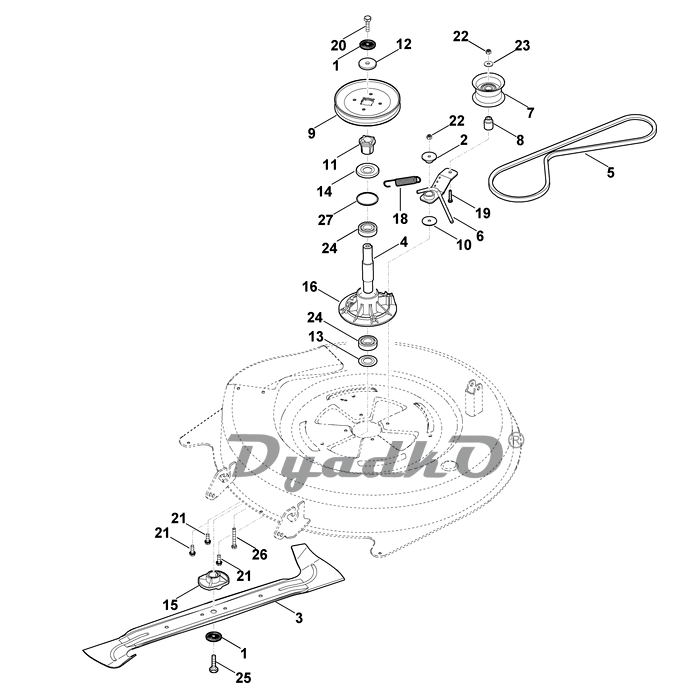

Схема VIKING MR 4082.0 L Привод ножа

1 Зажимная шайба
2 Распорная втулка
3 Нож
4 Ножевой валик
5 Клиновой ремень
6 Натяжной рычаг
7 Направляющий ролик
8 Распорная втулка
9 Клиноременный шкив
10 Диск
11 Поводок
12 Диск
13 Защитный диск
14 Защитный диск
15 Держатель ножа
16 Стойка подшипника
18 Пружина растяжения
19 Винт с шестигранной головкой M8x60 (23 - 27 Nm)
20 Винт с шестигранной головкой M10x1x35 (65 - 70 Nm)
21 Самонарезающий винт M8x25 (21 - 25 Nm)
22 Шестигранная гайка M8
23 Шайба 8,4
23 Шайба 8,4 ✻ (48.2011)(до серийного номера 4 32 815 728)
24 Шарикоподшипник 6205-2RS
25 Винт с шестигранной головкой M10x1x35 Использовать фиксатор резьбы (LOCTITE 243), (65 - 70 Nm)
26 Винт с шестигранной головкой M8x75 (23 - 27 Nm)
27 Уплотнительное кольцо круглого сечения 23x1,5
Примечание:

☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
Ножевой валик в сборе ☐ 1,4,9,11,12,14,16,20,24,27
