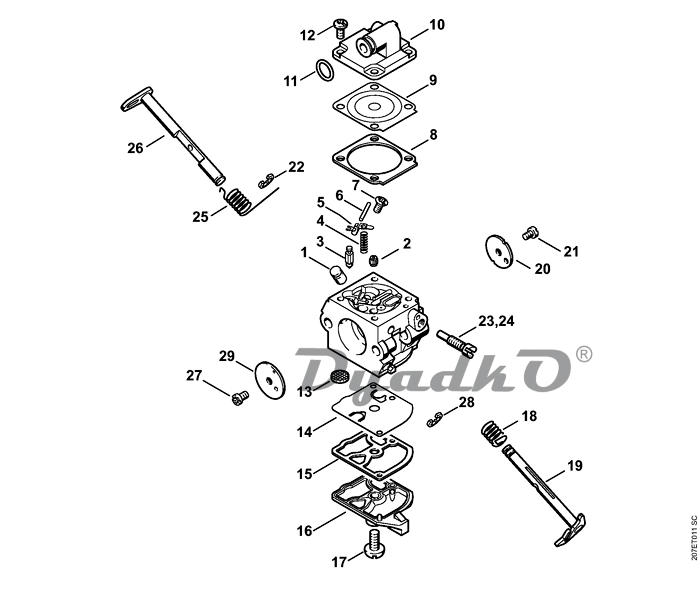

Схема STIHL MS 180, MS 180 C O Карбюратор C1Q-S137C, C1Q-S137 BR

1 Клапанное сопло (1,8)
2 Неподвижное сопло 0.49 (1,8)
3 Впускная игла (1,8)
4 Пружина (1,8)
5 Впускной регулировочный рычаг (1,8)
6 Ось (1,8)
7 Винт с буртиком (1,8)
8 Уплотнение (1,8)
9 Регулировочная мембрана (1,8)
10 Запорная крышка (1,8)
11 Круглое уплотнительное кольцо 7 х 1,5 (1,8)
12 Винт с буртиком (1,8)
13 Сетка фильтра (1,8)
14 Диафрагма насоса (1,8)
15 Уплотнение (1,8)
16 Запорная крышка (1,8)
17 Винт с полупотайной головкой (1,8)
18 Пружина (1,8)
19 Дроссельный вал с рычагом (1,8)
20 Дроссельная заслонка (1,8)
21 Винт с полукруглой головкой (1,8)
22 Стопорная шайба (1,8)
23 Регулировочный винт частоты вращения при холостом ходе (1,8)
24 Регулировочный винт частоты вращения при холостом ходе (1,8) ✻ (31.2009)
25 Витая изгибная пружина (1,8)
26 Пусковой вал с рычагом (1,8)
27 Винт с полукруглой головкой (1,8)
28 Пружинное стопорное кольцо (1,8)
29 Воздушная заслонка (1,8)
Примечание:

(1) - MS 180
(2) - MS 180 2-MIX
(3) - MS 180-Z
(4) - MS 180 C-B
(5) - MS 180 C-B D
(6) - MS 180 C-B DZ
(7) - MS 180 C-B Z
(8) - MS 180 C-BE
(9) - MS 180 C-BE Z
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
Карбюратор C1Q-S137 (C) ☐ 1 - 22, 24 - 29 (1,8) ✻ (31.2009) BR
Комплект - Карбюраторные детали ☐ 8, 9, 14, 15 (1,8)
Карбюратор C1Q-S137C ☐ 1 - 23, 25 - 29 (1,8) BR
