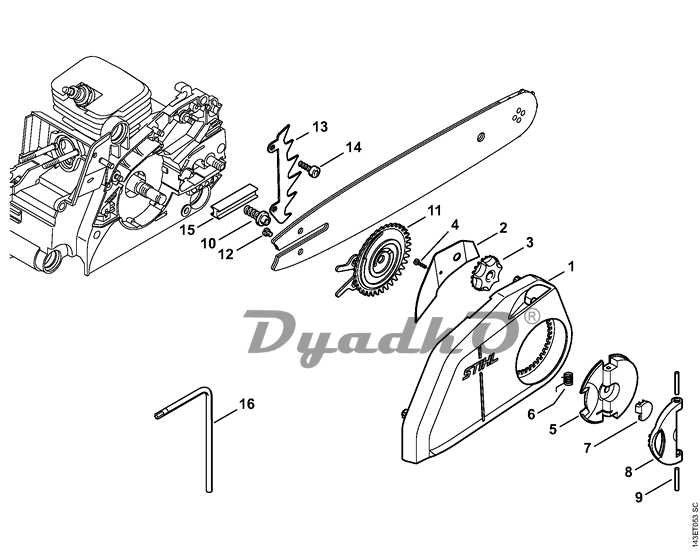

Схема STIHL MS 180, MS 180 C J Быстродействующее натяжное устройство цепи

1 Крышка цепной звёздочки ☐ 2 - 4 (4-9)
2 Защитный щиток (4-9)
3 Колесо натяжного устройства (4-9)
4 Винт с цилиндрической головкой Р3 х 10 (4-9)
5 Барашковая гайка ☐ 6 - 9 (4-9)
6 Витая изгибная пружина (D) (4-9)
7 Колпачок (D) (4-9)
8 Деталь рукоятки (D) (4-9)
9 Цилиндрический штифт 3m6 х 26 (D) (4-9)
10 Винт с буртиком (4-9)
11 Упругая зажимная шайба ☐ 12 (4-9)
12 Винт с цилиндрической головкой М4 х 5 (4-9)
13 Зубчатый упор (4-9)
14 Винт с цилиндрической головкой IS-D5 х 16 (4-9)
15 Прокладка, Цилиндр (4-9)
16 Отвёртка T27 х 120 х 70 (4-9)
Примечание:

(1) - MS 180
(2) - MS 180 2-MIX
(3) - MS 180-Z
(4) - MS 180 C-B
(5) - MS 180 C-B D
(6) - MS 180 C-B DZ
(7) - MS 180 C-B Z
(8) - MS 180 C-BE
(9) - MS 180 C-BE Z
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
Комплект - Быстродействующее натяжное устройство цепи (B) ☐ 1 - 16
