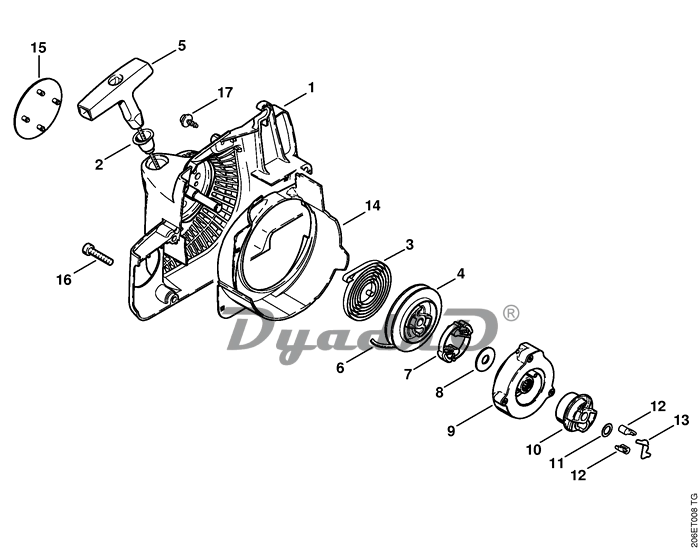

Схема STIHL MS 180, MS 180 C F Пусковое устройство ErgoStart
1
Корпус вентилятора
☐ 2 (8,9)
2
Втулка
(8,9)
3
Возвратная пружина
(8,9)
4
Тросиковый шкив
(8,9)
5
Рукоятка
(8,9)
6
Пусковой тросик, Ø 2,7 х 910 мм
(8,9)
7
Поводок
(8,9)
8
Шайба
(8,9)
9
Корпус пружины
(8,9)
10
Поводок
(8,9)
11
Шайба
(8,9)
12
Защёлка
(8,9)
13
Пружина
(8,9)
14
Сегмент
(8,9)
15
Фирменная табличка MS 180 C
(8,9)
16
Винт с цилиндрической головкой IS-D5 х 24
(8,9)
17
Винт с цилиндрической головкой Р4 х 16
(8,9)
Примечание:
(1)
- MS 180
(2)
- MS 180 2-MIX
(3)
- MS 180-Z
(4)
- MS 180 C-B
(5)
- MS 180 C-B D
(6)
- MS 180 C-B DZ
(7)
- MS 180 C-B Z
(8)
- MS 180 C-BE
(9)
- MS 180 C-BE Z
☐
- cюда входят номера позиций
✻
- для изделий старого исполнения
(A)
- не изображено на иллюстрации
(B)
- только в виде специальных принадлежностей
(C)
- заводом больше не выпускается
(D)
- не поставляется отдельно как запасная деталь
Пусковой тросик, Ø 2,7 мм х 30,8 м
(A,B) (8,9)
Корпус вентилятора с пусковым устройством
☐ 1-14 (8,9)
