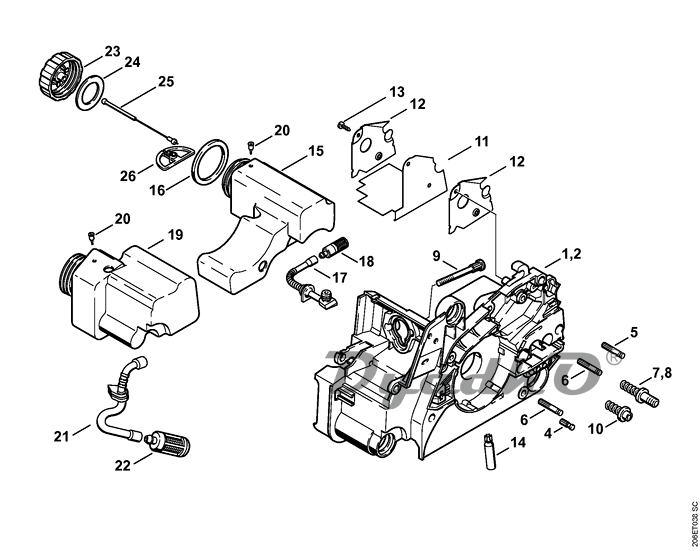

Схема STIHL MS 180, MS 180 C A Картер двигателя

1 Картер двигателя ☐ 4 - 7, 9, 11 - 14 (1-3)
2 Картер двигателя ☐ 4 - 7, 9 - 14 (4-9)
4 Палец
5 Палец
6 Палец
7 Винт с буртиком (1-3)
7 Винт с буртиком (4-9)
8 Винт с буртиком D9/M8 (B) (1-3) (29.2011)
8 Винт с буртиком D9/M8 (B) (4-9) (29.2011)
9 Винт с буртиком
10 Винт с буртиком (4-9)
11 Отражательная плёнка (5,6)
12 Отражательная плита (5,6)
13 Винт с цилиндрической головкой Р3 х 10 (5,6)
14 Mасляный насос 0,55
15 Масляный бачок ☐ 16 - 18, 20
16 Уплотнительное кольцо
17 Шланг
18 Всасывающая головка
19 Топливный бак ☐ 20, 21
20 Клапан
21 Шланг
22 Всасывающая головка
23 Запорное устройство топливного бака ☐ 24 - 26
24 Уплотнительное кольцо
25 Тросик
26 Крючок
Примечание:

(1) - MS 180
(2) - MS 180 2-MIX
(3) - MS 180-Z
(4) - MS 180 C-B
(5) - MS 180 C-B D
(6) - MS 180 C-B DZ
(7) - MS 180 C-B Z
(8) - MS 180 C-BE
(9) - MS 180 C-BE Z
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
