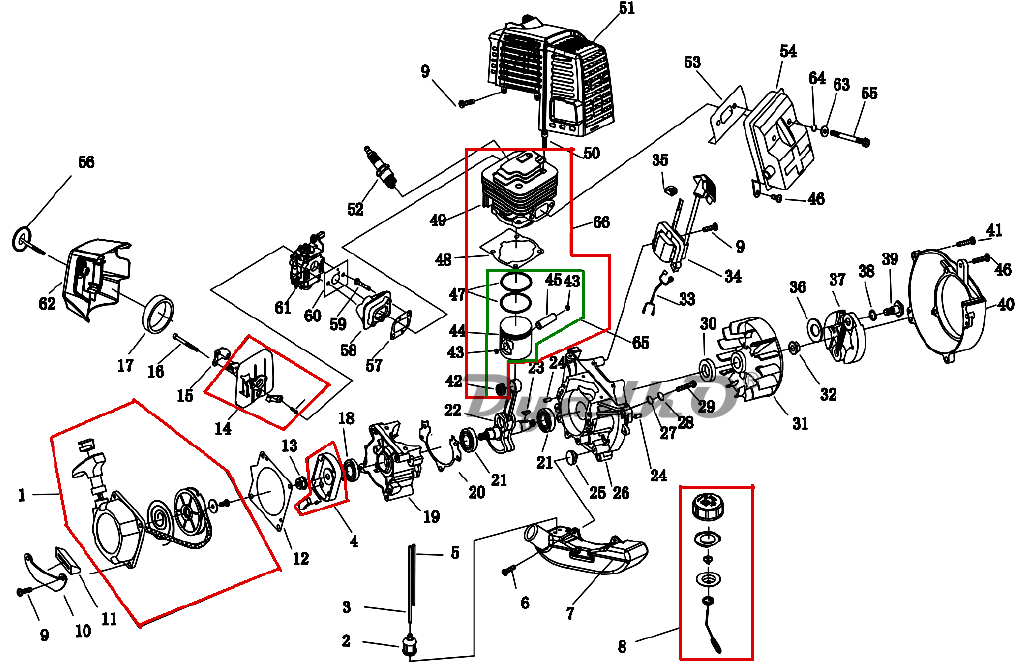

Схема CHAMPION (IGP) T 437 Двигатель

1 Стартер в сборе
2 Фильтр топливный
3 Шланг топливный
4 Амортизатор бака
5 Шланг праймера
6 Винт 5x16
7 Бак топливный
8 Пробка топливного бака
9 Винт М5х20
10 Защита бака
11 Амортизатор бака
12 Прокладка стартера
13 Гайка М 8*1.25
14 Опора фильтра
15 Плата опоры
16 Болт М5х55
17 Фильтр воздушный
18 Сальник к/вала
19 Картер сторона стартера
20 Прокладка картера
21 Подшипник 6202/Р5
22 Коленвал
23 Шпонка 3x13
24 Штифт В4х10
25 Прокладка бака
26 Картер сторона маховика
27 Шайба GB97 5
28 Шайба пружинная
29 Винт
30 Сальник 15x30x7
31 Маховик
32 Гайка М8
33 Провод выключения зажигания
34 Магнето
35 Заглушка
36 Шайба сцепления В
37 Сцепление
38 Шайба
39 Болт сцепления
40 Крышка сцепления /70070030022
41 Болт М5х25
42 Подшипник пальца
43 Кольцо стопорное
44 Поршень
45 Палец поршня
46 Болт М5х12
47 Кольцо поршня
48 Прокладка цилиндра
49 Цилиндр
50 Винт М5х20
51 Крышка цилиндра /70030030371
52 Свеча
53 Прокладка глушителя
54 Глушитель
55 Болт крепления глушителя
56 Болт крепления крышки фильтра
57 Прокладка под теплоизолятор
58 Теплоизолятор
59 Болт М5Х 25
60 Прокладка под карбюратор
61 Карбюратор
62 Крышка воздушного фильтра
63 Шайба
64 Шайба
65 Поршень комплект
66 Поршневая группа
