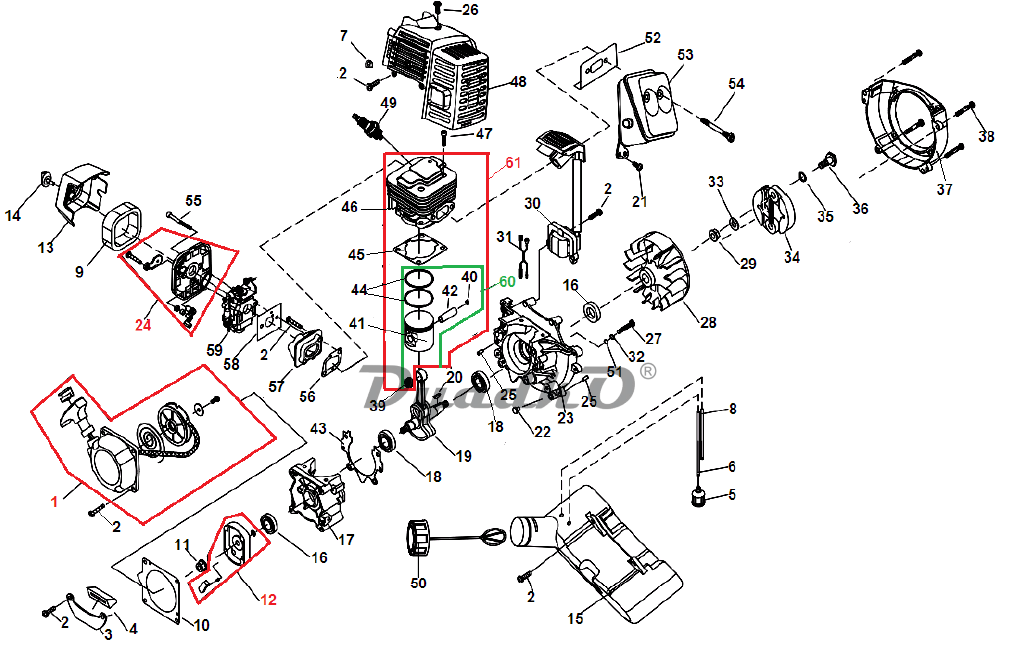

Схема CHAMPION (IGP) T 337 Двигатель

1 Стартер в сборе
2 Винт 5*20
3 Защита бака
4 Амортизатор бака
5 Фильтр топливный
6 Шланг топливный
7 Заглушка
8 Шланг праймера
9 Фильтр воздушный
10 Прокладка под стартер
11 ГайкаМ8 (8*1.25)
12 Плата собачек стартера /02050100013
13 Крышка воздушного фильтра
14 Болт крепления крышки фильтра
15 Бак топливный
16 Сальник 12X22X7
17 Картер сторона стартера
18 Подшипник 6201/Р5
19 Коленвал
20 Шпонка коленвала 3*5*13
21 Винт М5*12
22 Прокладка топливного бака
23 Картер сторона маховика
24 Опора воздушного фильтра
25 Палец 4*10
26 Винт 5*12
27 Винт М5*30
28 Маховик
29 Гайка М8*1.25
30 Магнето
31 Провод выключения зажигания
32 Шайба GB93 5
33 Шайба 0 8
34 Сцепление
35 Шайба
36 Болт сцепления
37 Крышка сцепления /70070030015
38 Винт 5*20
39 Подшипник пальца
40 Кольцо стопорное
41 Поршень
42 Палец поршня
43 Прокладка картера
44 Кольцо поршня
45 Прокладка цилиндра
46 Цилиндр
47 Винт М5*20
48 Крышка цилиндра
49 Свеча
50 Пробка топливного бака
51 Шайба 0 5
52 Прокладка глушителя
53 Глушитель
54 Болт крепления глушителя
55 Винт М5х55
56 Прокладка под теплоизолятор
57 Теплоизолятор
58 Прокладка под карбюратор
59 Карбюратор /02050020016
60 Поршень комплект
61 Поршневая группа комплект
