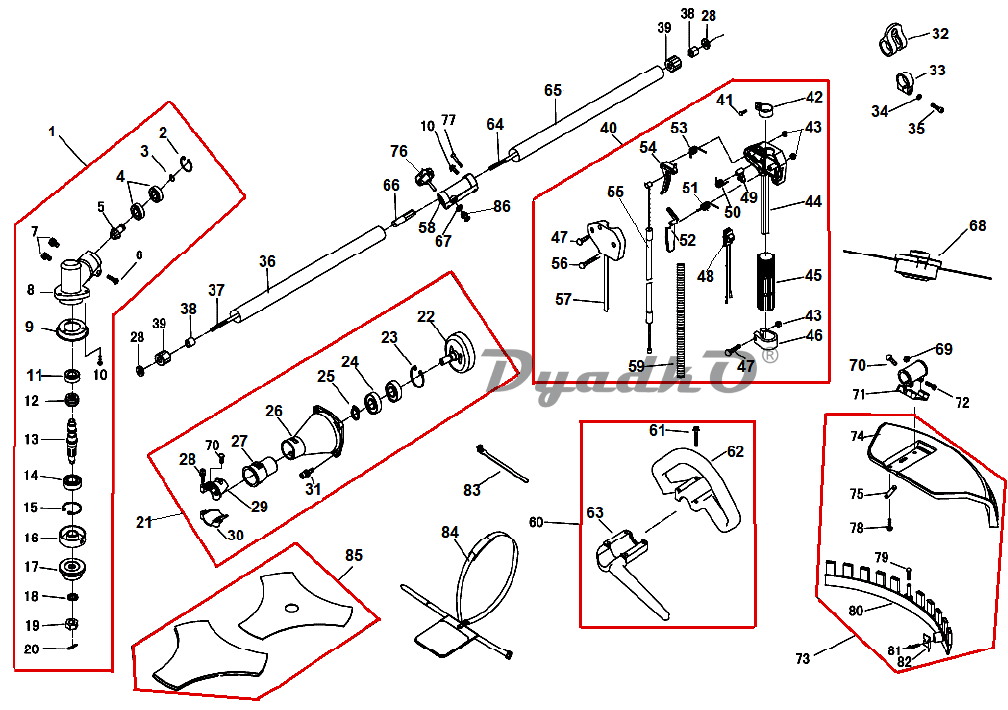

Схема CHAMPION (IGP) T 263 Штанга

1 Редуктор
2 Кольцо стопорное 26
3 Кольцо 10
4 Подшипник 6000-2RS/P5
5 Вал-шестерня
6 Винт М5х25
7 Болт М6х12
8 Корпус редуктора
9 Чашка ограничитель
10 Винт М5хЮ
11 Подшипник 6000/Р5
12 Шестерня
13 Вал выходной редуктора
14 Подшипник 6002-2RS/P5
15 Кольцо стопорное 32
16 Шайба редуктора А
17 Шайба ножа В
18 Шайба 10
19 Гайка левая М10х1.25
20 Шплинт 2x16
21 Барабан сцепления комплект с корпусом
22 Барабан сцепления
23 Кольцо стопорное 35
24 Подшипник 6202-2RS/P5
25 Кольцо 15
26 Корпус сцепления
27 Виброизолятор штанги
28 Винт М5х25
29 Скоба В
30 Скоба А
31 Болт М6х20
32 Петля для крепления ремня
33 Хомут
34 Шайба 5
35 Винт 5x20
36 Штанга нижняя половина 26x1,5x718
37 Вал приводной нижняя
38 Втулка вала 8x14x14
39 Уплотнение втулки вала
40 Рукоятка управления комплект /61270040026
41 Болт М5х14
42 Хомут
43 Гайка М5
44 Рукоятка правая половина
45 Оболочка рукоятки
46 Хомут
47 Болт М5х20
48 Выключатель с проводами /16261253/
49 Вилка
50 Пружина
51 Пружина
52 Предохранитель курка газа
53 Пружина
54 Курок газа
55 Трос газа
56 Болт М5х30
57 Рукоятка левая половина
58 Муфта соединительная
59 Оболочка троса газа
60 Рукоятка комплект /16233248/
61 Болт М5х35
62 Рукоятка
63 Нижняя часть рукоятки
64 Вал приводной верхняя половина 846 мм
65 Штанга верхняя половина 26x1,5x778 мм
66 Переходник валов
67 Шайба 10
68 Триммерная головка
69 Гайка М5
70 Болт М5х14
71 Кронштейн крепления кожуха
72 Болт М5х20
73 Кожух защитный комплект /61270070072
74 Кожух защитный
75 Прокладка
76 Болт соединительной муфты
77 Болт М6х35
78 Винт 5x20
79 Винт 4,2x16
80 Фартук кожуха
81 Винт 4,2x13
82 Нож защитного кожуха
83 Хомут
84 Ремень наплечный
85 Нож для травы
86 Фиксатор муфты
