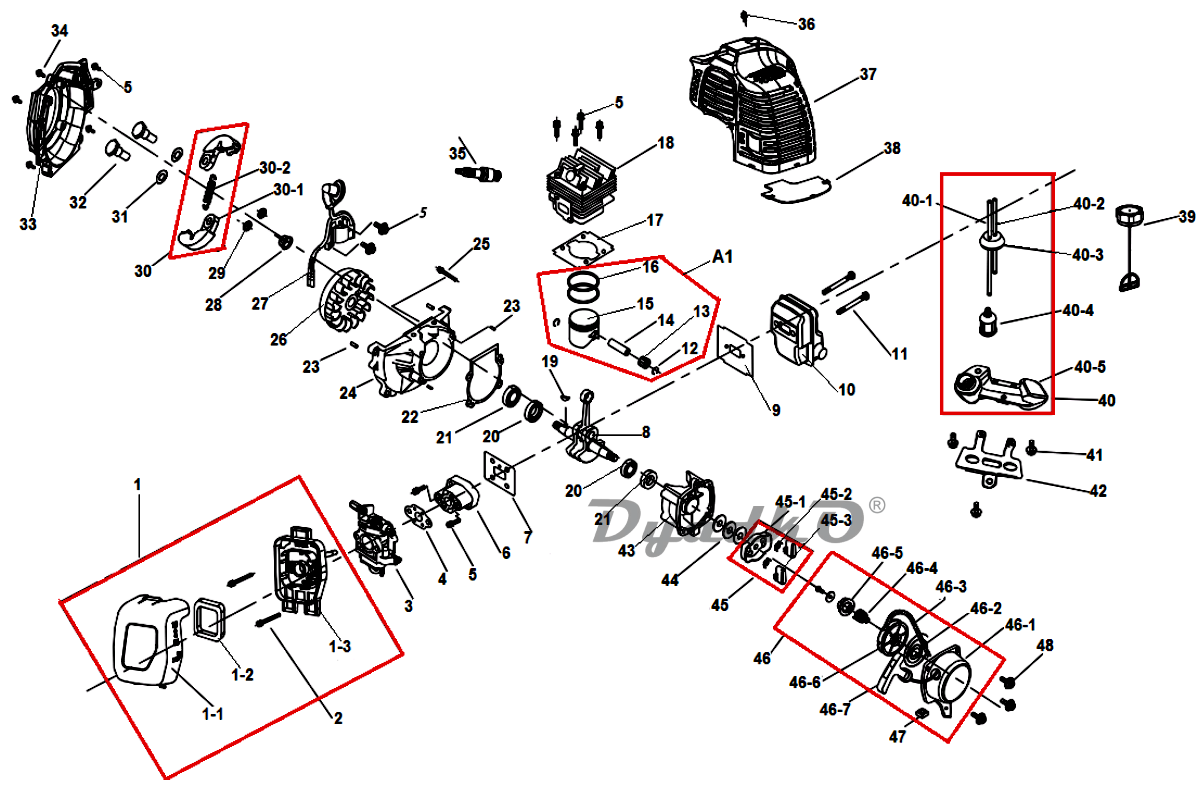

Схема CHAMPION (IGP) T 256 Двигатель

1 Корпус воздушного фильтра комплект
1-1 Крышка воздушного фильтра
1-2 Фильтр воздушный
1-3 Корпус воздушного фильтра
2 Винт М5х55
3 Карбюратор
4 Прокладка под карбюратор
5 Винт М5х20
6 Теплоизолятор
7 Прокладка под теплоизолятор
8 Коленвал
9 Прокладка глушителя
10 Глушитель
11 Винт М5х55
12 Кольцо стопорное пальца
13 Подшипник поршневого пальца
14 Палец поршня
15 Поршень
16 Кольцо поршневое
17 Прокладка цилиндра
18 Цилиндр
19 Шпонка маховика
20 Подшипник коленвала
21 Сальник коленвала
22 Прокладка картера
23 Штифт картера
24 Картер сторона маховика
25 Винт 5x30
26 Маховик
27 Магнето
28 Гайка крепления маховика
29 Шайба 6
30-1 Центробежный грузик сцепления
30 Сцепление комплект
30-2 Пружина сцепления
31 Шайба болта крепления сцепления
32 Болт крепления сцепления
33 Крышка сцепления
34 Винт 5x10
35 Свеча зажигания
36 Винт 5x14
37 Крышка цилиндра
38 Накладка крышки цилиндра
39 Пробка топливного бака
40-4 Фильтр топливный
40 Бак топливный комплект
40-1 Шланг топливный
40-2 Шланг праймера
40-3 Уплотнение шлангов
40-5 Бак топливный
41 Винт 5x20
42 Защита бака
43 Картер сторона стартера
44 Шайба платы собачек
45-2 Пружина собачек
45 Плата собачек стартера комплект
45-1 Плата
45-3 Собачка стартера
46-7 Ручка стартера
46 Стартер в сборе
46-1 Крышка стартера
46-2 Пружина стартера возвратная
46-3 Шнур стартера
46-4 Пружина храповика стартера
46-5 Храповик стартера
46-6 Барабан стартера
47 Гайка М5
48 Винт 5x16
Поршень комплект(12ДЗД4Д5,16)
