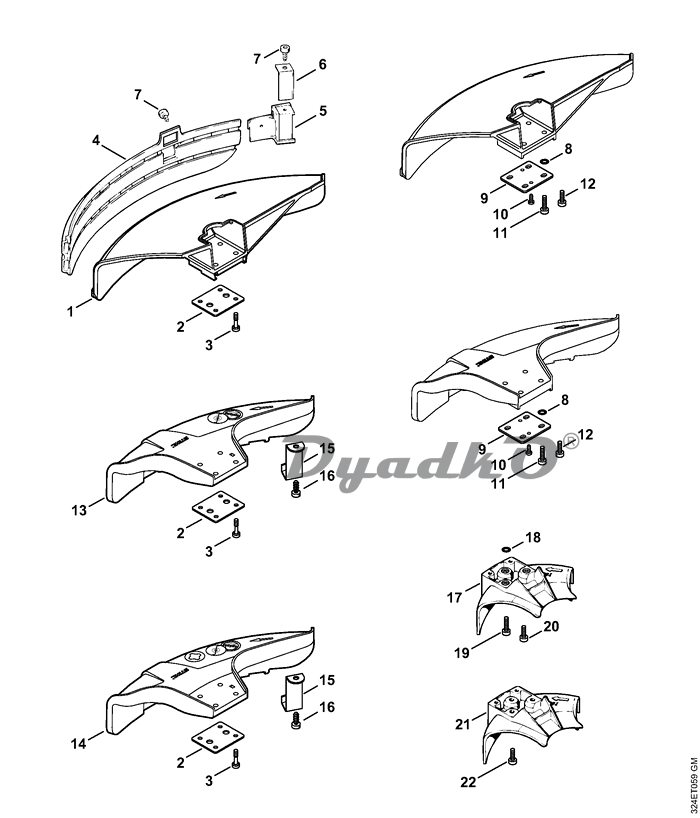

Схема STIHL FS 220, FS 220 K, FS 280, FS 280 K, FS 290 P Защитное приспособление

1 Защитное приспособление ☐ 2 - 3
2 Подкладка
3 Винт с цилиндрической головкой IS М5 х 23
4 Фартук
5 Нож для разрезки на мерные длины ☐ 6, 7
6 Нож для разрезки на мерные длины
7 Винт с цилиндрической головкой IS-5 х 14
8 Круглое уплотнительное кольцо 4 х 2 (D) ✻
9 Подкладка ✻
10 Винт с цилиндрической головкой IS-Р4 х 10 ✻
11 Винт с цилиндрической головкой IS-М5 х 20 ✻
12 Винт с цилиндрической головкой IS-М5 х 16 ✻
13 Комплект - Защитное приспособление ☐ 2, 3, 15, 16
14 Комплект - Защитное приспособление ☐ 2, 3, 15, 16 AUS, NZ
15 Нож для разрезки на мерные длины
16 Винт с цилиндрической головкой IS-Р6 х 14
17 Упор, Ø 200 мм ☐ 18, 19
18 Круглое уплотнительное кольцо 4 х 2 (D)
19 Винт с цилиндрической головкой IS-М5 х 20
20 Винт с цилиндрической головкой IS-М5 х 16 ✻
21 Упор, Ø 225 мм
22 Винт с цилиндрической головкой IS-М5 х 20
Примечание:

(1) - FS 220
(2) - FS 220 K
(3) - FS 280
(4) - FS 280 K
(5) - FS 290
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
Набор круглых уплотняющих колец N 4 x 2-EPDM70 ☐ 8 ✻
Набор круглых уплотняющих колец N 4 x 2-EPDM70 ☐ 18
Комплект - Защитное приспособление ☐ 1 - 7
