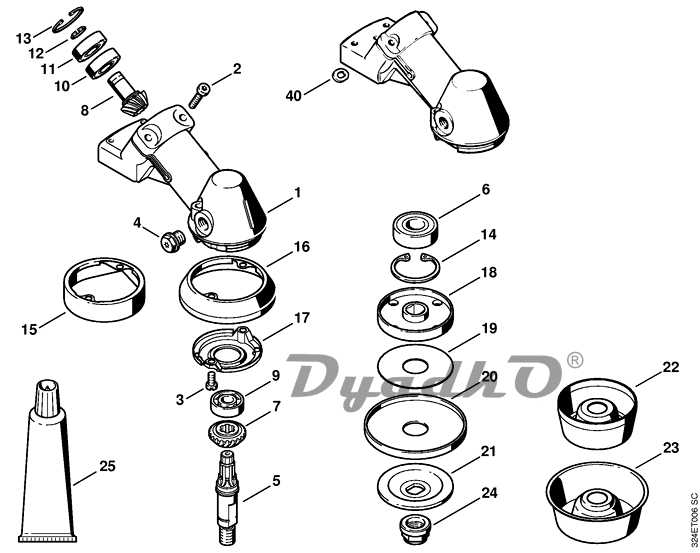

Схема STIHL FS 220, FS 220 K, FS 280, FS 280 K, FS 290 O Передача (до серийного номера 3 42 828 253)

1 Корпус передачи ☐ 2, 3 ✻ (до серийного номера 3 42 828 253)
2 Винт с цилиндрической головкой IS-М5 х 25 ✻ (до серийного номера 3 42 828 253)
3 Винт с цилиндрической головкой IS М5 х 8 ✻ (до серийного номера 3 42 828 253)
4 Резьбовая пробка ✻ (до серийного номера 3 42 828 253)
5 Ведомый вал ✻ (до серийного номера 3 42 828 253)
6 Радиальный шарикоподшипник 6202-2RS ✻ (до серийного номера 3 42 828 253)
7 Тарельчатое колесо (D) ✻ (до серийного номера 3 42 828 253)
8 Ведущая шестерня (D) ✻ (до серийного номера 3 42 828 253)
9 Радиальный шарикоподшипник 6000 ✻ (до серийного номера 3 42 828 253)
10 Радиальный шарикоподшипник 6001 ✻ (до серийного номера 3 42 828 253)
11 Радиальный шарикоподшипник 6001-Z ✻ (до серийного номера 3 42 828 253)
12 Пружинное стопорное кольцо 12 х 1 ✻ (до серийного номера 3 42 828 253)
13 Пружинное стопорное кольцо 28 х 1,2 ✻ (до серийного номера 3 42 828 253)
14 Пружинное стопорное кольцо 35 х 1,5 ✻ (до серийного номера 3 42 828 253)
15 Предохранительное кольцо (2,4) ✻ (до серийного номера 3 42 828 253)
16 Предохранительное кольцо (1,3) ✻ (до серийного номера 3 42 828 253)
17 Защитный щиток ✻ (до серийного номера 3 42 828 253)
18 Нажимной диск Ø 60 мм ☐ 19 ✻ (до серийного номера 3 42 828 253)
19 Предохранительная шайба, Ø 60 мм ✻ (до серийного номера 3 42 828 253)
20 Предохранительная шайба (1) ✻ (до серийного номера 3 42 828 253)
21 Нажимная шайба, Ø 60 мм ✻ (до серийного номера 3 42 828 253)
22 Вращающийся диск ✻ (до серийного номера 3 42 828 253)
23 Вращающийся диск ✻ (до серийного номера 3 42 828 253)
24 Стопорная гайка с буртиком М12 х 1,5 левая резьба ✻ (до серийного номера 3 42 828 253)
25 Тюбик пластичной смазки 80 g (B) ✻ (до серийного номера 3 42 828 253)
40 Шайба ✻ (до серийнго номера X 33 466 043)(31.1996)
Примечание:

(1) - FS 220
(2) - FS 220 K
(3) - FS 280
(4) - FS 280 K
(5) - FS 290
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
Набор шестерней ☐ 7, 8 ✻ (до серийного номера 3 42 828 253)
