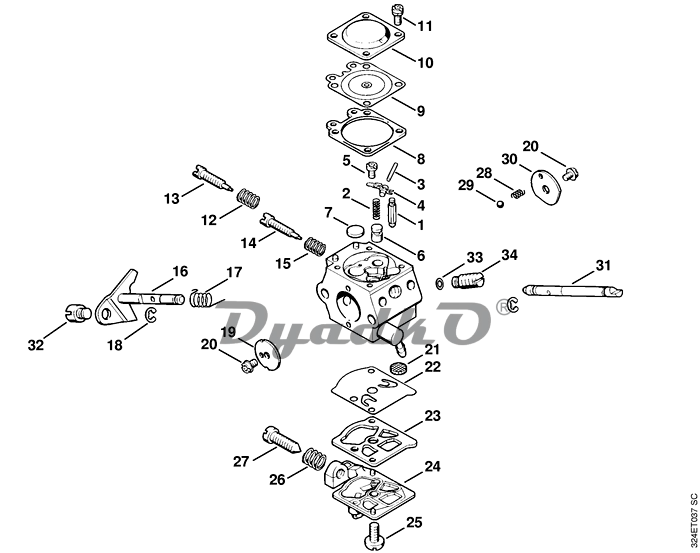

Схема STIHL FS 220, FS 220 K, FS 280, FS 280 K, FS 290 G Карбюратор WT-223 (до серийного номера 2 38 337 990)

1 Впускная игла (3,4) ✻ (до серийного номера 2 38 337 990)
2 Пружина (3,4) ✻ (до серийного номера 2 38 337 990)
3 Ось (3,4) ✻ (до серийного номера 2 38 337 990)
4 Впускной регулировочный рычаг (3,4) ✻ (до серийного номера 2 38 337 990)
5 Винт с полукруглой головкой (3,4) ✻ (до серийного номера 2 38 337 990)
6 Клапанное сопло (3,4) ✻ (до серийного номера 2 38 337 990)
7 Глухая пробка (3,4) ✻ (до серийного номера 2 38 337 990)
8 Уплотнение (3,4) ✻ (до серийного номера 2 38 337 990)
9 Регулировочная мембрана (3,4) ✻ (до серийного номера 2 38 337 990)
10 Запорная крышка (3,4) ✻ (до серийного номера 2 38 337 990)
11 Винт с полукруглой головкой (3,4) ✻ (до серийного номера 2 38 337 990)
12 Пружина (3,4) ✻ (до серийного номера 2 38 337 990)
13 Главный регулировочный винт (3,4) ✻ (до серийного номера 2 38 337 990)
14 Регулировочный винт частоты вращения при холостом ходе (3,4) ✻ (до серийного номера 2 38 337 990)
15 Пружина (3,4) ✻ (до серийного номера 2 38 337 990)
16 Дроссельный вал с рычагом (3,4) ✻ (до серийного номера 2 38 337 990)
17 Витая изгибная пружина (3,4) ✻ (до серийного номера 2 38 337 990)
18 Стопорная шайба (3,4) ✻ (до серийного номера 2 38 337 990)
19 Дроссельная заслонка (3,4) ✻ (до серийного номера 2 38 337 990)
20 Винт с полукруглой головкой (3,4) ✻ (до серийного номера 2 38 337 990)
21 Сетка фильтра (3,4) ✻ (до серийного номера 2 38 337 990)
22 Диафрагма насоса (3,4) ✻ (до серийного номера 2 38 337 990)
23 Уплотнение (3,4) ✻ (до серийного номера 2 38 337 990)
24 Запорная крышка (3,4) ✻ (до серийного номера 2 38 337 990)
25 Винт (3,4) ✻ (до серийного номера 2 38 337 990)
26 Пружина (3,4) ✻ (до серийного номера 2 38 337 990)
27 Упорный винт настройки холостого хода (3,4) ✻ (до серийного номера 2 38 337 990)
28 Пружина (3,4) ✻ (до серийного номера 2 38 337 990)
29 Шарик (3,4) ✻ (до серийного номера 2 38 337 990)
30 Воздушная заслонка (3,4) ✻ (до серийного номера 2 38 337 990)
31 Пусковая ось (3,4) ✻ (до серийного номера 2 38 337 990)
32 Палец (3,4) ✻ (до серийного номера 2 38 337 990)
33 Шайба (3,4) ✻ (до серийного номера 2 38 337 990)
34 Регулировочный клапан (3,4) ✻ (до серийного номера 2 38 337 990)
Примечание:

(1) - FS 220
(2) - FS 220 K
(3) - FS 280
(4) - FS 280 K
(5) - FS 290
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
Комплект - Карбюраторные детали ☐ 8, 9, 22, 23 (3,4) ✻ (до серийного номера 2 38 337 990)
Карбюратор WT-223A ☐ 1 - 34 (3,4) ✻ (до серийного номера 2 38 337 990)
