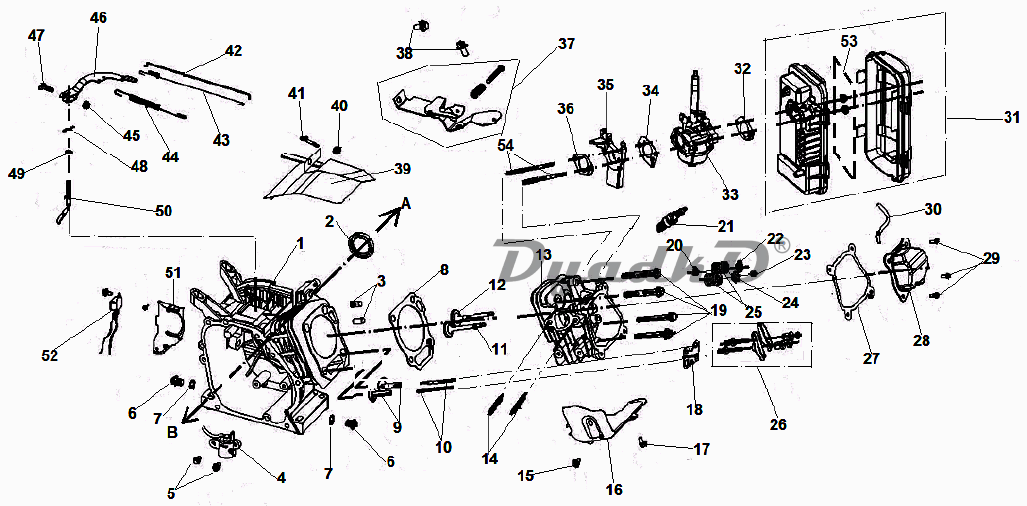

Схема CHAMPION (IGP) GG2800 Цилиндр, воздушный фильтр

1 Картер
2 Сальник коленвала
3 Штифт 10x16
4 Датчик уровня масла в картере
5 Болт М6х12
6 Болт для слива масла М10х15
7 Прокладка болта
8 Прокладка головки цилиндра
9 Тарелка толкателя клапана
10 Толкатель клапана
11 Клапан выпускной
12 Клапан впускной
13 Головка цилиндра
14 Шпилька крепления глушителя
15 Болт М6х12
16 Пластина
17 Болт М6х12
18 Направляющая толкателей клапана
19 Болт М8х60
20 Колпачек маслосъемный
21 Свеча зажигания
22 Сухарь выпускного клапана
23 Заглушка
24 Сухарь впускного клапана
25 Пружина клапана
26 Коромысло комплект
27 Прокладка крышки клапанов
28 Крышка клапанов
29 Болт М6х12
30 Шланг сапуна
31 Корпус воздушного фильтра комплект
32 Прокладка под корпус воздушного фильтра
33 Карбюратор
34 Прокладка под карбюратор
35 Теплоизолятор
36 Прокладка под теплоизолятор
37 Кронштейн регулятора оборотов
38 Болт М6х12
39 Пластина
40 Гайка М5
41 Болт М5х25
42 Тяга регулятора оборотов
43 Пружина тяги регулятора
44 Пружина рычага регулятора
45 Гайка Мб
46 Рычаг регулятора оборотов
47 Болт М6х27
48 Шплинт оси регулятора
49 Шайба
50 Ось регулятора оборотов
51 Пластина воздухонаправляющая
52 Датчик уровня масла (на картере)
53 Фильтр воздушный
54 Шпилька М6х105
