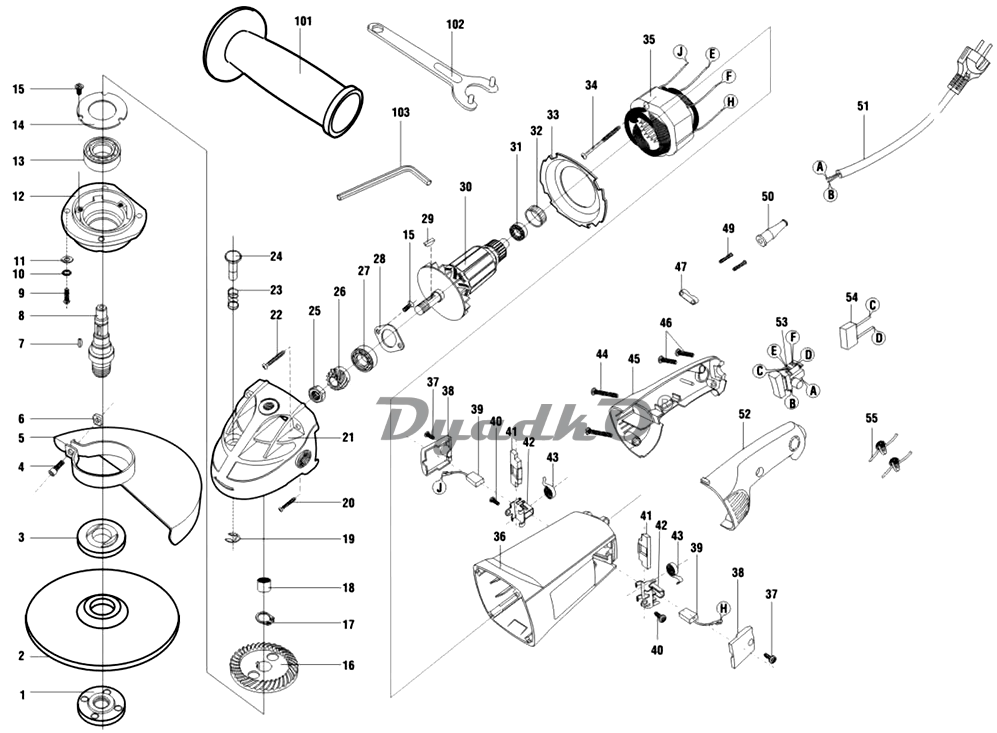

Схема URAGAN MWS-180-1200

1 Гайка зажимная М14
2 Диск абразивный
3 Шайба прижимная D16 Ls17.5
4 Винт M6x30 H5 (цилиндр)
5 Кожух диска
6 Гайка (квадрат.)
7 Шпонка
8 Шпиндель D14
9 Винт М4х17 T20
10 Шайба-гровер D4
11 Шайба D4
12 Крышка корпуса редуктора
13 Подшипник 6202-2RS (35х15х11)
14 Фиксатор подшипника шпинделя
15 Винт М4х10 PH2 (потай)
16 Шестерня ведомая
17 Кольцо разжимное D13
18 Подшипник игольчатый 7941/10 (16х10х10)
19 Кольцо стопорное D4
20 Саморез 4х28 T20
21 Корпус редуктора
22 Саморез 4х34 T20
23 Пружина стопора
24 Стопор
25 Гайка М8 автогровер
26 Шестерня ведущая под шпонку D9
26 Шестерня ведущая под шлиц D9
27 Подшипник 6001-2RS (28х12х8)
28 Фиксатор подшипника ротора
29 Шпонка
30 Ротор под шлиц
30 Ротор под шпонку
31 Подшипник 608-2RS (22х8х7)
32 Втулка каучуковая
33 Защита статора
34 Саморез 4х68 PH2
35 Статор
36 Корпус статора
37 Саморез 4х15 T20
38 Крышка щеткодержателя
39 Щетка
40 Саморез 4х12 PH2
41 Изолятор
42 Щеткодержатель
43 Пружина щеткодержателя
44 Саморез 5х42 Т20
45 Ручка правая часть
46 Саморез 4х16 Т20
47 Прижим шнура
49 Саморез 4х18 PH2
50 Воротник шнура
51 Шнур сетевой резин, 2х1,0мм, 2м
52 Ручка левая часть
53 Выключатель FA.338 FA4-6/2MB7 12A 125V~AC 6(6)/250~
54 Конденсатор 0,33 мкФ
55 Катушка индукторная
101 Рукоятка боковая дополнительная
102 Ключ
103 Ключ имбусовый H5
Этикетка
Запорное кольцо
Кольцо щеткодержателя
б/н Ротор без крыльчатки
б/н Крыльчатка
б/н Ротор без крыльчатки
