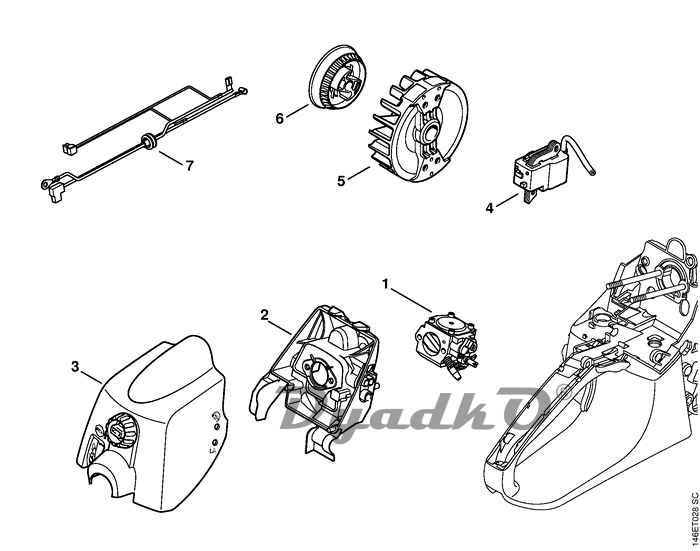

Схема STIHL MS 270, MS 270 C, MS 280, MS 280 C R Интеллигентное управление двигателем
1
Карбюратор HD-39
(11-15)
2
Дно фильтра
(11-15)
3
Крышка коробки карбюратора
(11-15)
4
Mодуль зажигания
(11-15)
5
Mаховик
(11-15)
(25.2005)
6
Тросиковый шкив
(11-15)
7
Кабельный жгут
(11-15)
Mаховик
☐ 5, 6 (11-15) ✻
(25.2005),(57.2006)
Примечание:
(1)
- MS 270
(2)
- MS 270-Z
(3)
- MS 270 C-B
(4)
- MS 270 C-B Z
(5)
- MS 270 C-BQ Z
(6)
- MS 280
(7)
- MS 280-Z
(8)
- MS 280 C-B
(9)
- MS 280 C-BQ
(10)
- MS 280 C-BQ Z
(11)
- MS 280-I
(12)
- MS 280-IZ
(13)
- MS 280 C-B I
(14)
- MS 280 C-BQ I
(15)
- MS 280 C-BQ IZ
☐
- cюда входят номера позиций
✻
- для изделий старого исполнения
(A)
- не изображено на иллюстрации
(B)
- только в виде специальных принадлежностей
(C)
- заводом больше не выпускается
(D)
- не поставляется отдельно как запасная деталь
