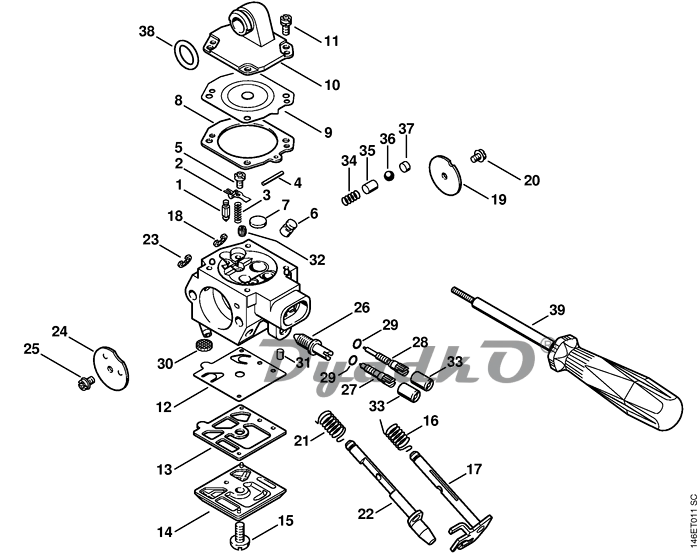

Схема STIHL MS 270, MS 270 C, MS 280, MS 280 C P Карбюратор HD-32 (49.2006)

1 Впускная игла (6-10) ✻ (49.2006)
2 Впускной регулировочный рычаг (6-10) ✻ (49.2006)
3 Пружина (6-10) ✻ (49.2006)
4 Ось (6-10) ✻ (49.2006)
5 Винт с полукруглой головкой (6-10) ✻ (49.2006)
6 Клапанное сопло (6-10) ✻ (49.2006)
7 Глухая пробка (6-10) ✻ (49.2006)
8 Уплотнение (6-10) ✻ (49.2006)
9 Регулировочная мембрана (6-10) ✻ (49.2006)
10 Запорная крышка (6-10) ✻ (49.2006)
11 Винт (6-10) ✻ (49.2006)
12 Диафрагма насоса (6-10) ✻ (49.2006)
13 Уплотнение (6-10) ✻ (49.2006)
14 Запорная крышка (6-10) ✻ (49.2006)
15 Винт (6-10) ✻ (49.2006)
16 Витая изгибная пружина (6-10) ✻ (49.2006)
17 Дроссельный вал с рычагом (6-10) ✻ (49.2006)
18 Стопорная шайба (6-10) ✻ (49.2006)
19 Дроссельная заслонка (6-10) ✻ (49.2006)
20 Винт с полукруглой головкой (6-10) ✻ (49.2006)
21 Витая изгибная пружина (6-10) ✻ (49.2006)
22 Пусковой вал с рычагом (6-10) ✻ (49.2006)
23 Стопорная шайба (6-10) ✻ (49.2006)
24 Воздушная заслонка (6-10) ✻ (49.2006)
25 Винт с полукруглой головкой (6-10) ✻ (49.2006)
26 Упорный винт настройки холостого хода (6-10) ✻ (49.2006)
27 Главный регулировочный винт ☐ 29 (6-10) ✻ (49.2006)
28 Регулировочный винт частоты вращения при холостом ходе ☐ 29 (6-10) ✻ (49.2006)
29 Уплотнительное кольцо (D) (6-10) ✻ (49.2006)
30 Сетка фильтра (6-10) ✻ (49.2006)
31 Зажимная деталь (6-10) ✻ (49.2006)
32 Неподвижное сопло 0.56 (6-10) ✻ (49.2006)
33 Колпачок (6-10) ✻ (49.2006)
34 Пружина (D) (6-10) ✻ (49.2006)
35 Поршень насоса (D) (6-10) ✻ (49.2006)
36 Шарик (D) (6-10) ✻ (49.2006)
37 Глухая пробка strong>(D)
38 Круглое уплотнительное кольцо 10 х 2,5 (6-10) ✻ (49.2006)
39 Съемник (B) (6-10) ✻ (49.2006)
Примечание:

(1) - MS 270
(2) - MS 270-Z
(3) - MS 270 C-B
(4) - MS 270 C-B Z
(5) - MS 270 C-BQ Z
(6) - MS 280
(7) - MS 280-Z
(8) - MS 280 C-B
(9) - MS 280 C-BQ
(10) - MS 280 C-BQ Z
(11) - MS 280-I
(12) - MS 280-IZ
(13) - MS 280 C-B I
(14) - MS 280 C-BQ I
(15) - MS 280 C-BQ IZ
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
Комплект - Поршень насоса ☐ 34 - 37 (6-10) ✻ (49.2006)
Комплект - Карбюраторные детали ☐ 1 - 3, 8, 9, 12, 13, 30 (6-10) ✻ (49.2006)
Карбюратор HD-32 ☐ 1 - 37 (6-10) ✻ (49.2006)
