MS 270, MS 270 C, MS 280, MS 280 C

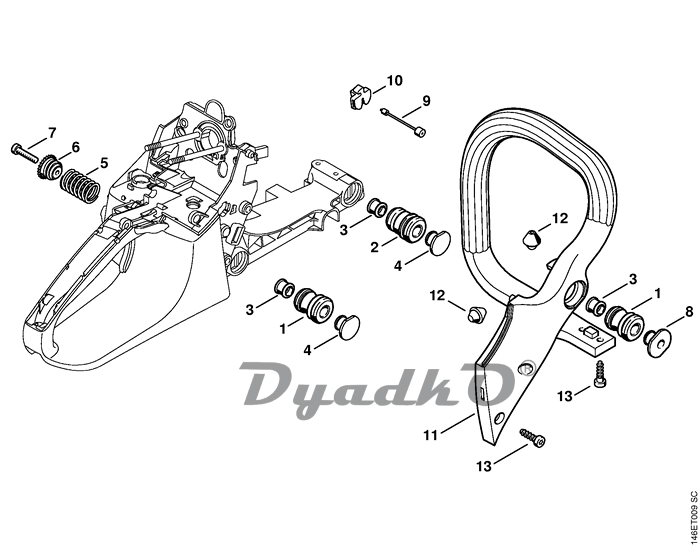

Схема STIHL MS 270, MS 270 C, MS 280, MS 280 C L Антивибрационная система - Трубчатая рукоятка
1
Кольцевой буфер
2
Кольцевой буфер
3
Пробка
4
Пробка
5
Пружина
6
Пробка подшипника
7
Винт с цилиндрической головкой IS-D5 х 24
8
Пробка
9
Предохранитель
10
Зажим
11
Трубчатая рукоятка
☐ 12
12
Упорный буфер
13
Винт с цилиндрической головкой IS-Р6 х 21,5
Примечание:
(1)
- MS 270
(2)
- MS 270-Z
(3)
- MS 270 C-B
(4)
- MS 270 C-B Z
(5)
- MS 270 C-BQ Z
(6)
- MS 280
(7)
- MS 280-Z
(8)
- MS 280 C-B
(9)
- MS 280 C-BQ
(10)
- MS 280 C-BQ Z
(11)
- MS 280-I
(12)
- MS 280-IZ
(13)
- MS 280 C-B I
(14)
- MS 280 C-BQ I
(15)
- MS 280 C-BQ IZ
☐
- cюда входят номера позиций
✻
- для изделий старого исполнения
(A)
- не изображено на иллюстрации
(B)
- только в виде специальных принадлежностей
(C)
- заводом больше не выпускается
(D)
- не поставляется отдельно как запасная деталь
