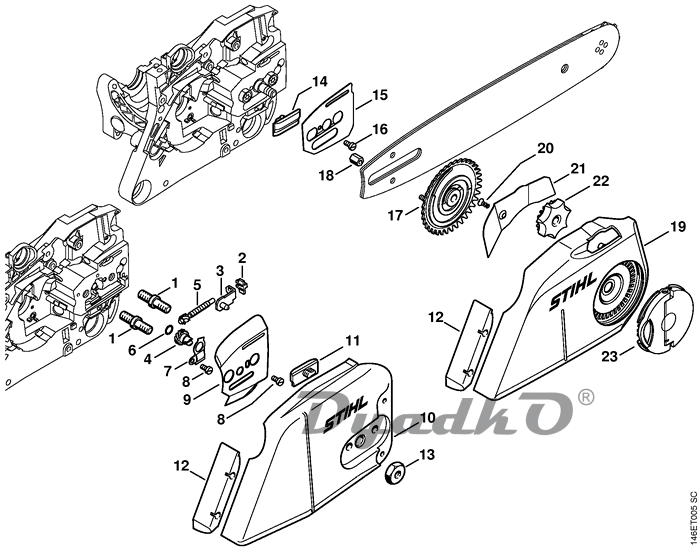

Схема STIHL MS 270, MS 270 C, MS 280, MS 280 C G Натяжное устройство цепи
1
Винт с буртиком М8
(1,2,6,7,11,12)
2
Нажимная деталь
(1,2,6,7,11,12)
3
Зажимная подвижная деталь
(1,2,6,7,11,12)
4
Цилиндрическое зубчатое колесо
(D) (1,2,6,7,11,12)
5
Натяжной винт
(D) (1,2,6,7,11,12)
6
Круглое уплотнительное кольцо 7 х 1,5
(1,2,6,7,11,12)
7
Защитный щиток
(1,2,6,7,11,12)
8
Винт с цилиндрической головкой М4 х 8
(1,2,6,7,11,12)
9
Боковой лист, внутренний 0,5 mm
(1,2,6,7,11,12)
10
Крышка цепной звёздочки
☐ 11, 12 (1,2,6,7,11,12)
11
Скользящая планка
(1,2,6,7,11,12)
12
Защитное приспособление
13
Шестигранная гайка М8
(1,2,6,7,11,12)
14
Скользящая планка
(3-5,8-10,13-15)
15
Боковой лист, внутренний
(3-5,8-10,13-15)
16
Винт с цилиндрической головкой М4 х 8
(3-5,8-10,13-15)
17
Упругая зажимная шайба
☐ 18 (3-5,8-10,13-15)
18
Гайка M4
(3-5,8-10,13-15)
19
Крышка цепной звёздочки
☐ 12, 20 - 22 (3-5,8-10,13-15)
20
Винт с цилиндрической головкой Р4 х 12
(3-5,8-10,13-15)
21
Защитный щиток
(3-5,8-10,13-15)
22
Колесо натяжного устройства
(3-5,8-10,13-15)
23
Барашковая гайка
(3-5,8-10,13-15)
Примечание:
(1)
- MS 270
(2)
- MS 270-Z
(3)
- MS 270 C-B
(4)
- MS 270 C-B Z
(5)
- MS 270 C-BQ Z
(6)
- MS 280
(7)
- MS 280-Z
(8)
- MS 280 C-B
(9)
- MS 280 C-BQ
(10)
- MS 280 C-BQ Z
(11)
- MS 280-I
(12)
- MS 280-IZ
(13)
- MS 280 C-B I
(14)
- MS 280 C-BQ I
(15)
- MS 280 C-BQ IZ
☐
- cюда входят номера позиций
✻
- для изделий старого исполнения
(A)
- не изображено на иллюстрации
(B)
- только в виде специальных принадлежностей
(C)
- заводом больше не выпускается
(D)
- не поставляется отдельно как запасная деталь
Комплект - Цилиндрическое зубчатое колесо / Натяжной болт
☐ 4 - 6 (1,2,6,7,11,12)
