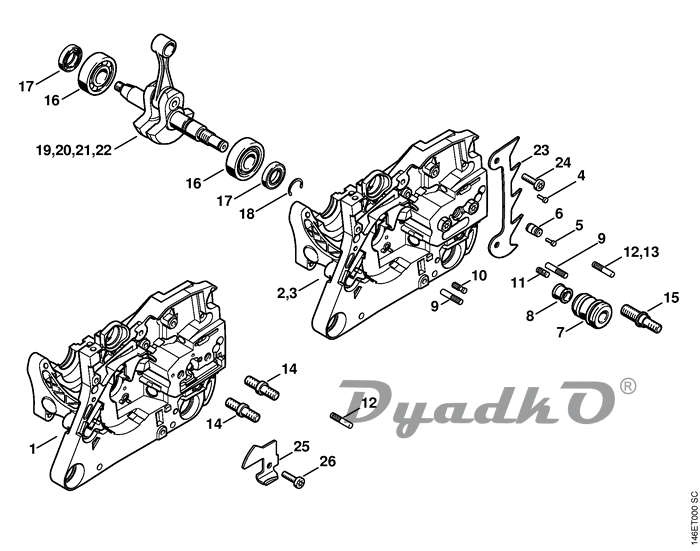

Схема STIHL MS 270, MS 270 C, MS 280, MS 280 C A Картер

1 Картер ☐ 5 - 12, 14 (1,2,6,7,11,12)
2 Картер ☐ 5 - 12, 15 (3,4,8,13)
3 Картер ☐ 4 - 11, 13, 15 (5,9,10,14,15)
4 Цилиндрический просечной штифт 2,6 х 8 (5,9,10,14,15)
5 Цилиндрический просечной штифт 2,6 х 8
6 Клапан
7 Кольцевой буфер
8 Пробка
9 Палец
10 Палец
11 Палец
12 Палец (1-4,6-8,11-13)
13 Палец (5,9,10,14,15)
14 Винт с буртиком М8 (1,2,6,7,11,12)
15 Винт с буртиком М8 (3-5,8-10,13-15)
16 Радиальный шарикоподшипник
17 Уплотнительное кольцо вала 15 х 25 х 5 (24.1996)
17 Уплотнительное кольцо вала 15 х 25 х 5 (24.1996)
18 Пружинное стопорное кольцо 15 х 1
19 Коленчатый вал (1-3) (25.2005)
20 Коленчатый вал (4,5) USA, CDN (25.2005)
21 Коленчатый вал (6-9,11,13,14) (25.2005)
22 Коленчатый вал (10,12,15) USA, CDN (25.2005)
23 Зубчатый упор
24 Винт с цилиндрической головкой IS-D5 х 18
25 Цепной улавливатель
26 Винт с цилиндрической головкой IS-D5 х 18
Примечание:

(1) - MS 270
(2) - MS 270-Z
(3) - MS 270 C-B
(4) - MS 270 C-B Z
(5) - MS 270 C-BQ Z
(6) - MS 280
(7) - MS 280-Z
(8) - MS 280 C-B
(9) - MS 280 C-BQ
(10) - MS 280 C-BQ Z
(11) - MS 280-I
(12) - MS 280-IZ
(13) - MS 280 C-B I
(14) - MS 280 C-BQ I
(15) - MS 280 C-BQ IZ
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
