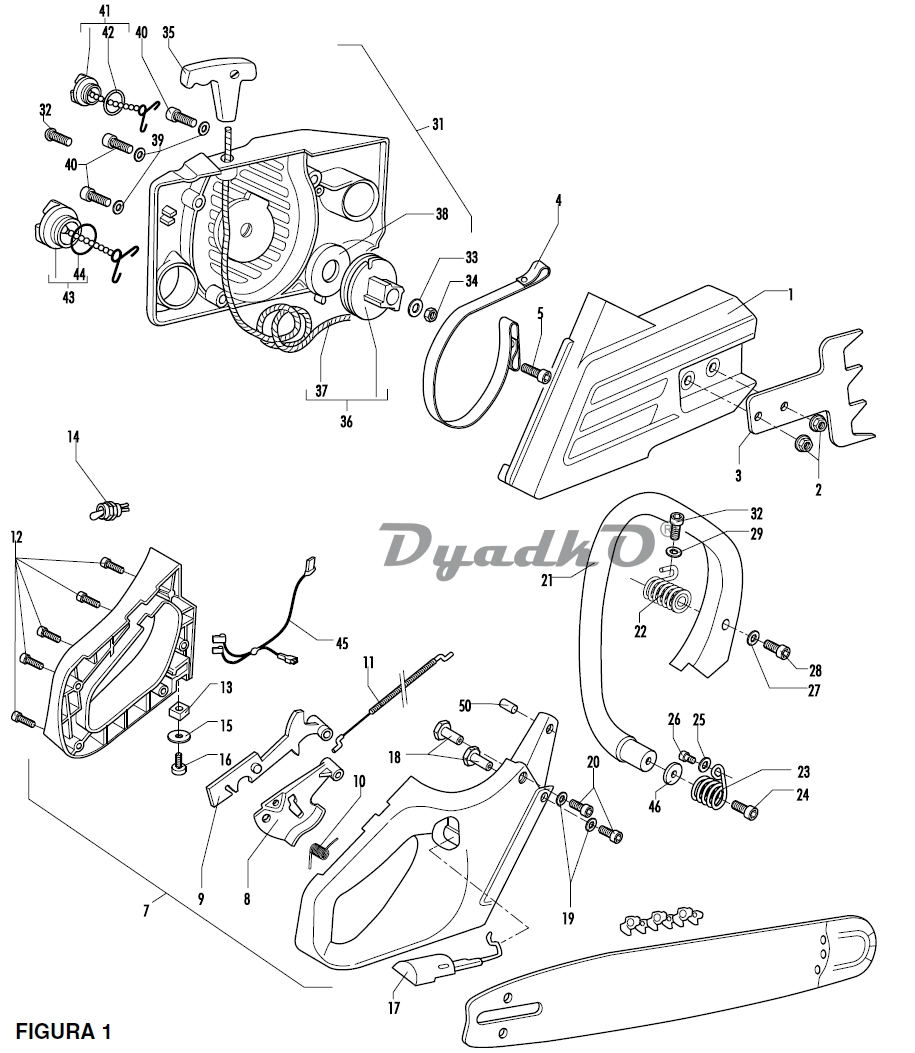

Схема MCCULLOCH Mac 542E Стартер, Шина, Ручка
1
KIT CLUTCH COVER 538E C 248438
2
M6 / cm13 A 242501
3
SPIKE C 241993
4
BAND BRAKE B 235073
5
SPECIAL BRAKE SCREW 235812
7
REAR HANDLE ASSY C 240339
8
GAS LEVER C 240301
9
SAFETY TRIGGER C 240302
10
MOLLA LEVA GAS 240303
11
WIRE ASSY C 240367
12
SCREW 4X18 240862
13
NUT M5 229524
14
SWITCH ONOFF C 240859
15
WASHER 227259
16
SCREW 240845
17
ROD CHOK ASSY C 247259
18
NUT 240315
19
WASHER M5 235248
20
SCREW M5 X14 TCE 235802
21
FRONT HANDLE 240281
22
UPPER AV SPRING ASSY B 241231
22
SPRING B 240289
23
SPRING B 240285
24
SCREW 6X30 240354
25
WASHER M5 235248
26
SCREW M5 X14 TCE 235802
27
WASHER M5 235248
28
SCREW M5 X 25 TCE 235803
29
WASHER 227259
30
SCREW M5 X14 TCE 235802
31
STARTER ASSY C 241854
32
SCREW M5X35 240316
33
WASHER 240921
34
NUT M5 229208
35
STARTER-HANDLE 240884
36
DRUM AND ROPE B 235372
37
ROPE A 235042
38
SPRING B 235040
39
WASHER M5 235248
40
M5X30 SCREW 236997
41
OL CAP ASSY B 240866
42
O-RING OIL CAP C 235511
43
FUEL CAP ASSY B 240865
44
O-RING MIX CAP C 235510
45
CABLE ASSY C 240370
46
WASHER 236934
50
SPACER 240323
Обозначения:
A= ALTA ROTAZIONE
B=MEDIA ROTAZIONE
C=BASSA ROTAZIONE
A=HIGH MOVING
B=MEDIUM MOVING
C=SLOW MOVING
A=HAUTE DEMANDE
B=MOYENNE DEMANDE
C=BASSE DEMANDE
A=GROBE NACHFRAGE
B=MITTELMAEBIGE
C=WENIGE NACHFRAGE
