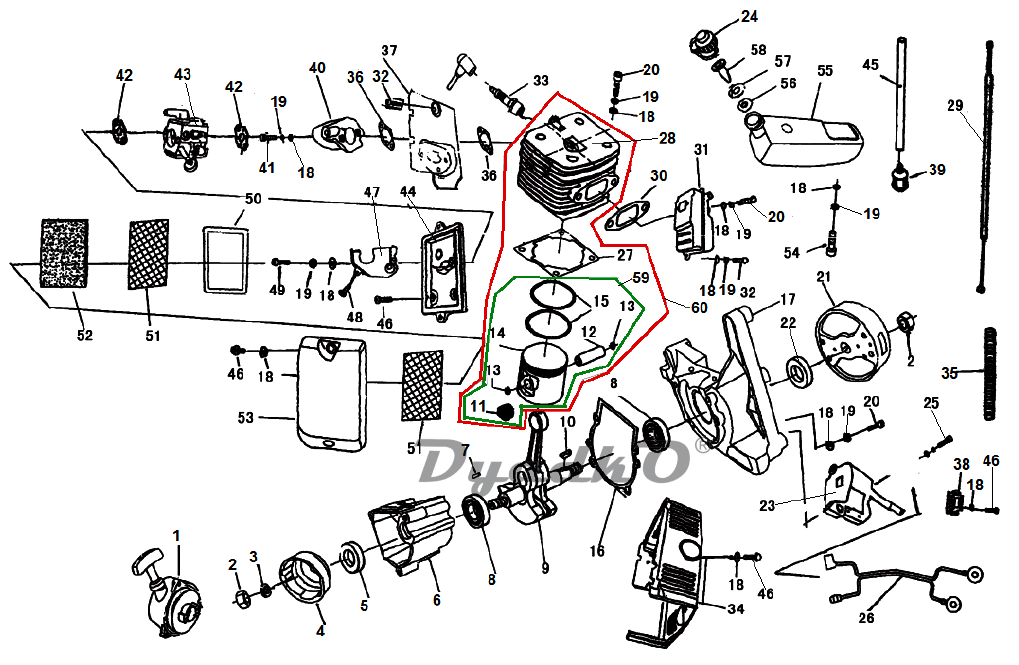

Схема CHAMPION (IGP) PS257 Двигатель

1 Стартер в сборе
2 Гайка М8
3 Шайба 8
4 Храповик стартера
5 Сальник коленвала 13x22x6
6 Картер сторона стартера
6 Картер сторона стартера
7 Штифт 4x10
8 Подшипник коленвала 6202
9 Коленвал
10 Шпонка маховика
11 Подшипник поршневого пальца
12 Палец поршня
13 Кольцо стопорное пальца
14 Поршень
15 Кольцо поршневое
16 Прокладка картера
17 Картер сторона маховика
17 Картер сторона маховика
18 Шайба 5
19 Шайба 5
20 Болт М5х25
21 Маховик
22 Сальник коленвала 15x22x5
23 Магнето
24 Пробка топливного бака
25 Болт М5х20
26 Провод выключения зажигания
27 Прокладка цилиндра
28 Цилиндр
29 Трос газа
30 Прокладка глушителя
31 Глушитель
31 Глушитель
32 Болт М5х12
33 Свеча зажигания
34 Крышка цилиндра
34 Крышка цилиндра
35 Оболочка троса газа
36 Прокладка под теплоизолятор
37 Пластина под теплоизолятор
38 Клипса
39 Фильтр топливный
40 Теплоизолятор
40 Теплоизолятор
41 Болт М5Х30
42 Прокладка под карбюратор
42 Прокладка под карбюратор
43 Карбюратор
44 Корпус воздушного фильтра
45 Шланг топливный 4,5x560
46 Болт М5х20
47 Плата корпуса фильтра
48 Винт 3x6
49 Болт М5х50
50 Уплотнение корпуса фильтра
51 Сетка фильтра
52 Фильтр воздушный
53 Крышка воздушного фильтра
53 Крышка воздушного фильтра
54 Болт М5х16
55 Бак топливный
56 Кольцо уплотнительное (резина)
57 Корпус клапана (пластик)
58 Клапан сапуна
59 Поршень комплект
59 Поршень комплект
60 Поршневая группа
