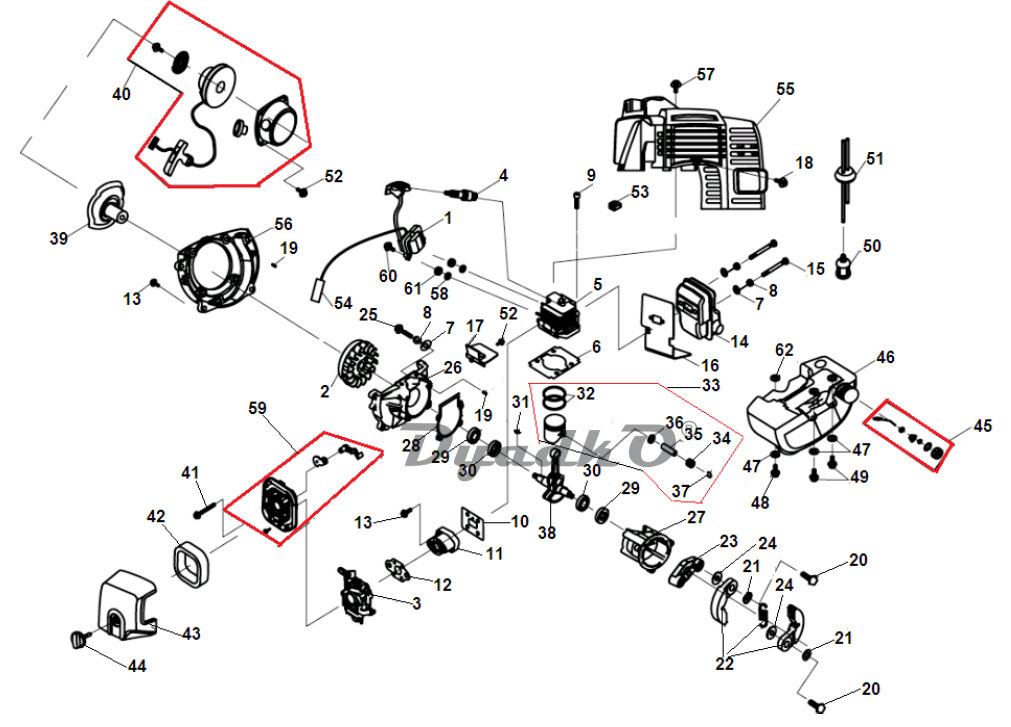

Схема CHAMPION (IGP) HT726R Двигатель

1 Магнето
2 Маховик
3 Карбюратор
4 Свеча зажигания
5 Цилиндр
6 Прокладка цилиндра
7 Шайба
8 Шайба
9 Болт
10 Прокладка под теплоизолятор
11 Теплоизолятор
12 Прокладка под карбюратор
13 Винт
14 Глушитель
15 Болт крепления глушителя
16 Прокладка глушителя
17 Плата картера
18 Винт
19 Штифт картера
20 Болт крепления сцепления
21 Шайба
22 Сцепление комплект
23 Опора сцепления
24 Шайба
25 Винт
26 Картер,сторона маховика
27 Картер, сторона сцепления
28 Прокладка картера
29 Сальник коленвала 12x22x7
30 Подшипник коленвала 6001
31 Шпонка маховика
32 Кольцо поршневое
33 Поршень комплект
34 Подшипник пальца
35 Палец поршня
36 Шайба пальца
37 Кольцо стопорное пальца
38 Коленвал
39 Плата собачек стартера
40 Стартер в сборе
41 Болт крепления корпуса фильтра
42 Фильтр воздушный
43 Крышка воздушного фильтра
44 Болт крепления крышки
45 Пробка топливного бака
46 Бак топливный
47 Шайба
48 Винт
49 Винт
50 Фильтр топливный
51 Уплотнение шлангов бака
52 Винт
53 Заглушка
54 Провод выключения зажигания
55 Крышка цилиндра
56 Крышка маховика
57 Винт
58 Шайба
59 Опора воздушного фильтра с рычагом
60 Винт крепления магнето
61 Прокладка магнето
62 Прокладка бака
