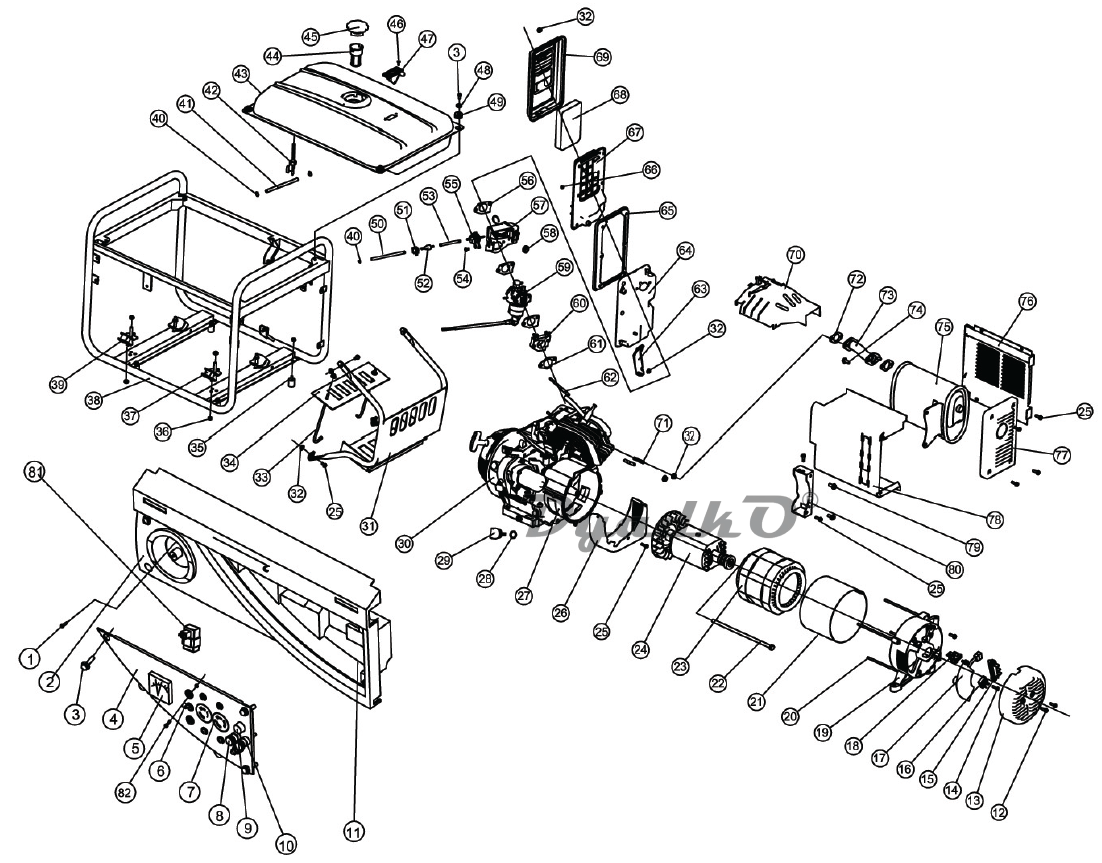

Схема PRAKTIKA SPG 3000

1 Винт M3x12
2 Ключ
3 Болт M6×20
4 Панель управления
5 Вольтметр
6 Запальник(23A)
7 Розетка
8 Положительная клемма
9 Запальник(10A)
10 Отрицательная клемма
11 Задняя крышка генератора
12 Болт M5×10
13 Задняя покрышка генератора
14 Болт M6×10
15 Клемма
16 Крепление диода
17 Автоматический регулятор напряжения
18 Крепление механической щетки
19 Задняя покрышка
20 Фланцевый болт M6×129
21 Обкладка статора
22 Фланцевый болт M10×1.25×215
23 Крепление статора
24 Ротор
25 Болт M6X12
26 Покрышка
27 Крышка картера
28 Уплотнительное кольцо
29 Маслозаливная крышка
30 Двигатель SFE200
31 Ограждение аккумулятора
32 Гайка М6
33 Болт
34 Держатель аккумулятора
35 Рамочная резиновая прокладка
36 Гайка М8
37 Торцевая прокладка 1
38 Рамка
39 Торцевая прокладка 2
40 Фиксатор
41 Топливопровод
42 Топливный кран
43 Топливный бак
44 Топливный фильтр
45 Крышка топливного бака
46 Винт M5×6
47 Крепление топливного расходомера
48 Шайба Φ6
49 Резиновая прокладка
50 Резиновая трубка
51 Фиксатор
52 Клапан
53 Резиновая трубка
54 Винт M5×10
55 Крепление диафрагмы
56 Амортизирующий материал
57 нет описания
58 Изоляционная втулка
59 Карбюратор
60 Изолятор карбюратора
61 Изоляционный амортизирующий материал карбюратора
62 Болт
63 Деталь воздухоочистительного устройства
64 Составная часть корпуса воздухоочистителя
65 Изоляция воздухоочистителя
66 Гайка М5
67 Сепаратор
68 Элемент
69 Составаная часть крышки воздухоочистителя
70 Узел системы управления
71 Болт
72 Прокладка звукопоглощающего устройства
73 Выпускная труба
74 Болт M8×25
75 Звукопоглощающее устройство
76 Внутренний протектор звукопоглощающего устройства
77 Протектр звукопоглощающего устройства
78 Внешний протектор
79 Болт M8×20
80 Деталь звукосокращающего устройства
81 Крепление диода
82 Винт M3x16
