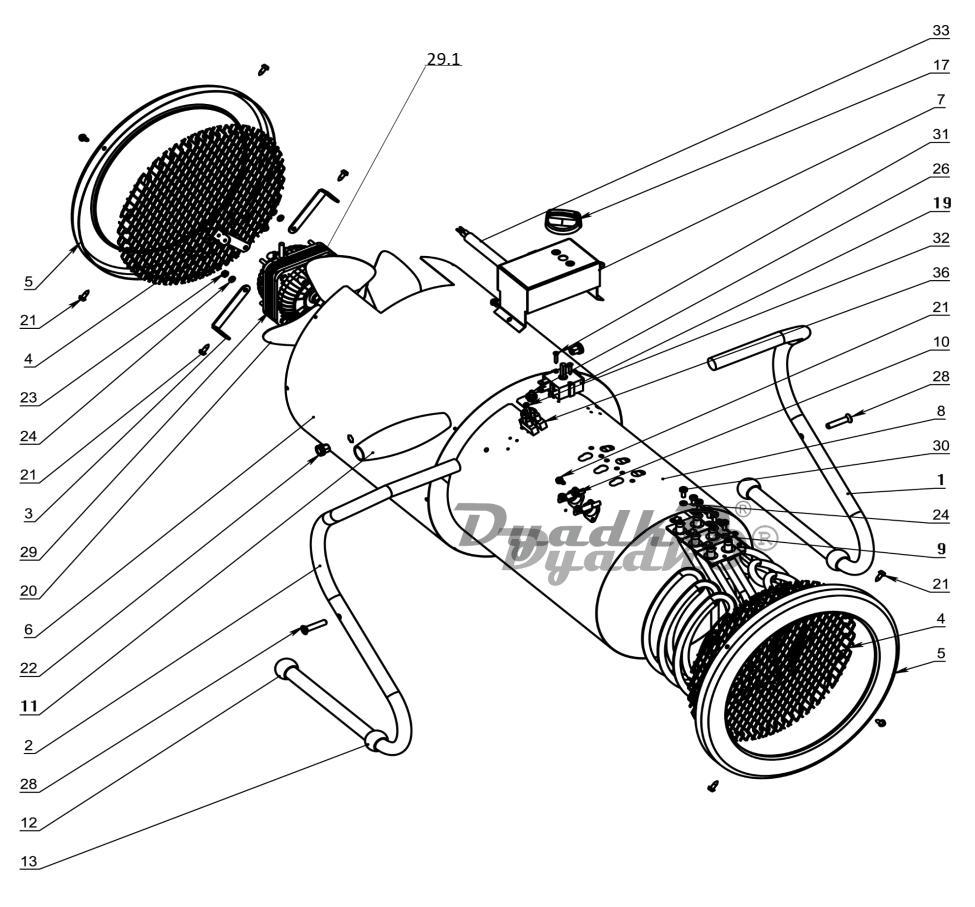

Схема ИНТЕРСКОЛ ТПЭ-5 ТПЭ-5 (288.хххххх)

1 Опора левая; муар;
2 Опора правая; муар;
3 Стойка; ;
4 Сетка ЦПВС; муар;
5 Обод; муар;
6 Корпус; глянец;
7 Держатель; глянец;
8 Обечайка; ;
9 Элемент нагревательный; ТЭН RK-04; 1500Вт;
10 Термостат биметаллический; КSD 301- 9.0/16D15Х2-GS (Т24А 090);
11 Ручка; ;
12 Опора резиновая глухая; ;
13 Опора резиновая проходная; ;
14 Стяжка кабеля; 3х80;
15 Пакет п/э; 0,018 670х2 L=800 п/э;
16 Комплект проводов; RH-5.803.017;
17 Ручка; РР-40И.01;
18 Коробка; ;
19 Переключатель; Rotary Switch XK1-233,2-1;
20 Крыльчатка; F200/34;
21 Винт саморез; ST3,9х11 DIN 7981;
22 Гайка М6; М6х0,7х11,6 (0,5х3,0) оц; с фланцем с насечкой;
23 Гайка М4; М4 ГОСТ 5927-70 (DIN934);
24 Шайба пружинная; Ø4 ГОСТ 6402;
25 Шайба плоская; Ø4 увеличенная ГОСТ 6958-70 (DIN 9021);
26 Винт; М4х14 потай. ГОСТ 17475 (DIN 7985);
27 Заклепка тяговая; Ø3,2х6;
28 Винт; М6х30 (внутр.шест.);
29 Электровентилятор мод.ST-M5-d200/34; с электродвигателем ST-M5-d200/34; 38Вт;
29,1 Электродвигатель; YJF7-00 7/38 Вт;
30 Винт; М4х10 DIN 7985;
31 Винт саморез; ST2,9x16;
32 Винт саморез; ST2,9x16;
33 Шнур питания с евровилкой; RAL 9005; ПВС-ВП 3х2,5mm²; L-1,5m;
34 Фиксатор кабеля; SB7R-1;
35 Втулка защитная шнура; (Втулка провода 400-374058);
36 Комплект проводов; RH-5.803.017;
