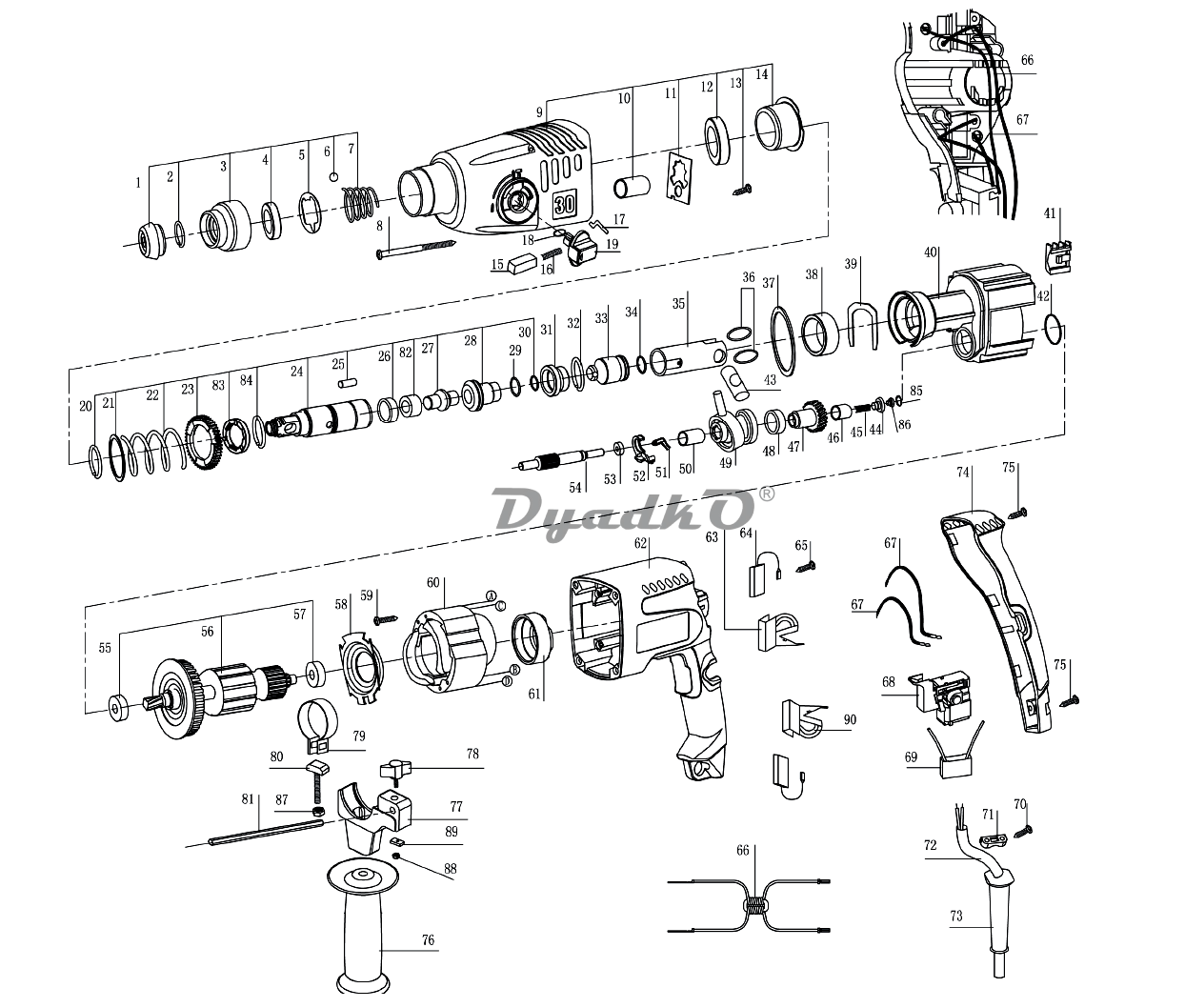

1 |
Колпачок передний, У01289 |
2 |
Кольцо запорное пружинное Ø20×2 (нар.), У00076 |
3 |
Гильза защитная (крышка фиксатора), У02193 |
4 |
Кольцо опорное, У01215 |
5 |
Пластина стопорящая, У01290 |
6 |
Шарик стальной Ø7,14, У01221 |
7 |
Пружина конусная, У01262 |
8 |
Винт ST4,8×78, ЭП800/30.08 |
9 |
Корпус редуктора пластмассовый, ЭП800/30.09 |
9 |
Корпус редуктора металлический, ЭП800/30МР.09 |
10 |
Подшипник игольчатый НК0709 (7×11×9), У01218 |
11 |
Пластина запорная, У01292 |
12 |
Сальник 25×35×7, У01293 |
13 |
Винт ST4×13, ЭП800/30.13 |
14 |
Набор роликов, У01294 |
15 |
Кнопка переключателя режимов, У01269 |
16 |
Пружина переключателя, У01270 |
17 |
Поводок переключателя, У01272 |
18 |
Кольцо резиновое Ø11×2,5, У01268 |
19 |
Рукоятка переключателя режимов, У01271 |
20 |
Кольцо запорное пружинное Ø30×2,5 (нар.), У02161 |
21 |
Кольцо опорное Ø31×Ø42×2мм, У02162 |
22 |
Пружина Ø32×54×Ø4,8, У01295 |
23 |
Шестерня большая z=50, У01296 |
24 |
Ствол (патрон), У02183 |
25 |
Ролик Ø25×12мм, У01275 |
26 |
Скребок (шайба резиновая) Ø9×Ø18×5, У01297 |
27 |
Болт ударный Ø9×9,5мм L=41мм/Ø10×10,5мм L=41мм, У00090/У00536 |
28 |
Втулка направляющая Øотв=9мм/10мм, У01298/У03902 |
29 |
Кольцо резиновое Ø18×3,5, У01299 |
30 |
Кольцо резиновое Ø11×3,5, У01300 |
31 |
Втулка демпфирующая, У01501 |
32 |
Кольцо запорное пружинное Ø25×1,5 (внутр.), У01274 |
33 |
Ударник, У02184 |
34 |
Кольцо резиновое Ø17×3, У02185 |
35 |
Поршень, У02186 |
36 |
Шайба запорная Ø12×Ø17×1, У01279 |
37 |
Прокладка (кольцо резиновое Ø62×3), У01502 |
38 |
Втулка Ø31×Ø36×9, У01503 |
39 |
Скоба, У01280 |
40 |
Корпус промежуточный, ЭП800/30.40 |
41 |
Крышка защитная, ЭП800/30.41 |
42 |
Кольцо резиновое Ø23×2,5, У01281 |
43 |
Палец поршневой Ø12×19мм, У01278 |
44 |
Втулка пластмассовая, У01284 |
45 |
Пружина Ø8×47×Ø1, У01283 |
46 |
Подшипник игольчатый НК0609 (6×10×9), У01245 |
47 |
Шестерня ведомая z=25, У02171 |
48 |
Подшипник игольчатый К15×18×16,5, У01291 |
49 |
Подшипник-эксценрик, У01266 |
50 |
Подшипник игольчатый НК0908 (9×13×8), У01265 |
51 |
Клипса пружинная, У01504 |
52 |
Вилка переключателя режимов, У01505 |
53 |
Подшипник 699, У01264 |
54 |
Вал-шестерня, У01506 |
55 |
Подшипник 609-2RS, У00002 |
56 |
Якорь, ЭП800/30.56 |
57 |
Подшипник 607-2RS, У01201 |
58 |
Кольцо воздухонаправляющее, ЭП800/30.58 |
59 |
Винт St4×10, ЭП800/30.59 |
60 |
Статор, ЭП800/30.60 |
61 |
Втулка подшипника резиновая (607), У01287 |
62+74 |
Корпус двигателя в сборе ЭП-800/30; ЭП-800/30МР, ЭП800/30.62+74 |
62 |
Корпус двигателя, ЭП800/30.62 |
63 |
Щёткодержатель, У02432 |
64 |
Щётка №27, У01840 |
65 |
Винт ST2,9×8, ЭП800/30.65 |
66 |
Индуктивность фильтра р/помех, ЭП800/30.66 |
67 |
Провод соединительный, ЭП800/30.67 |
68 |
Выключатель, У01507 |
69 |
Конденсатор фильтра р/помех 0,33мкФ, У01242 |
70 |
Винт ST 4×16, ЭП800/30.70 |
71 |
Прижим кабельный, ЭП800/30.71 |
72 |
Кабель питания 2×1,0мм² с вилкой, У01533 |
73 |
Бандаж кабеля резиновый, ЭП800/30.73 |
74 |
Крышка корпуса, ЭП800/30.74 |
75 |
Винт ST4,1×19, ЭП800/30.75 |
76 |
Рукоятка дополнительная, ЭП800/30.76 |
77 |
Держатель зажимной, У00048 |
78 |
Зажим, ЭП800/30.78 |
79 |
Хомут стяжной, ЭП800/30.79 |
80 |
Винт с Т-образной головкой, ЭП800/30.80 |
81 |
Упор глубины, ЭП800/30.81 |
82 |
Кольцо опорное-втулка Øотв=10мм, У01282 |
83 |
Муфта, У02163 |
84 |
Кольцо запорное пружинное Ø30×1,5 (нар.), У00077 |
85 |
Кольцо резиновое Ø18×3, У00084 |
86 |
Втулка, У01285 |
87 |
Гайка, ЭП800/30.87 |
88 |
Гайка, ЭП800/30.88 |
89 |
Вкладыш, ЭП800/30.89 |
90 |
Пружина щёткодержателя, У02178 |
