1 |
Пружина возвратная, 16012-18801-00 |
|
2 |
Рычаг, 16070-18801-00 |
|
3 |
Гайка М6, 90305-0600-00 |
|
4 |
Втулка, 16065-18801-00 |
|
5 |
Рычаг, 16061-18801-00 |
|
6 |
Тяга, 16062-18801-00 |
|
7 |
Пружина возвратная, 16063-18803-00 |
|
8 |
Болт, 16072-16801-00 |
|
9 |
Рычаг регулятора оборотов в сборе, 16520-18802-00 |
|
10 |
Болт М6х8 |
|
11 |
Крышка стартера |
|
12 |
Пружина кручения |
|
13 |
Катушка стартера |
|
14 |
Пружина собачки |
|
15 |
Собачка стартера |
|
16 |
Втулка |
|
17 |
Кольцо стопорное |
|
18 |
Шайба |
|
19 |
Болт М6х15 |
|
20 |
Болт М6х12, 90001-0612-00 |
|
21 |
Переключатель, 35540-16801-R1 |
|
22 |
Корпус вентилятора, 28110-18801-W5 |
|
23 |
Гайка храповика, 13501-18801-00 |
|
24 |
Храповик стартера, 28002-18801-00 |
|
25 |
Вентилятор, 19352-18801-00 |
|
26 |
Маховик, 13510-18801-00 |
|
27 |
Манжета, 90682-18801-00 |
|
28 |
Болт М8х35, 90001-0835-00 |
|
29 |
Пробка слива масла, 11007-18801-00 |
|
30 |
Прокладка пробки, 11017-18801-00 |
|
31 |
Болт М6х12, 90001-0612-00 |
|
32 |
Реле защитного отключения, 37050-16801-00 |
|
33 |
Картер двигателя, 11310-18801-00 |
|
34 |
Штифт направляющий Ø8х14, 90502-0814-00 |
|
35 |
Датчик уровня масла, 37060-18801-00 |
|
36 |
Винт М6х14, 90001-0614-00 |
|
37 |
Подшипник шариковый 6207 (35х72х17), 90548-6207-00 |
|
38 |
Регулятор оборотов, 16400-18801-00 |
|
39 |
Шпонка сегментная, 90524-16801-00 |
|
40 |
Крышка шатуна |
|
41 |
Болт шатунный |
|
42 |
Прокладка картера, 11001-18801-00 |
|
43 |
Щуп маслоуказатель, 15010-18802-W4 |
|
44 |
Прокладка щупа, 90681-18802-00 |
|
45 |
Крышка картера, 11411-18802-00 |
|
46 |
Болт М8х40, 90001-0840-00 |
|
47 |
Рукоятка стартера |
|
48 |
Шнур стартера |
|
49 |
Болт М6х25, 90001-0625-00 |
|
50 |
Магнето в сборе, 30400-18801-00 |
|
51 |
Штифт Ø12х20, 90502-1220-00 |
|
52 |
Болт головки цилиндра (ГБЦ), 12003-18801-00 |
|
53 |
Прокладка фильтра, 17001-18801-00 |
|
54 |
Карбюратор, 16100-18804-00 |
|
55 |
Прокладка карбюратора, 16001-18801-00 |
|
56 |
Термоизолятор, 16003-18801-00 |
|
57 |
Прокладка, 17002-18801-00 |
|
58 |
Шпилька, 90203-18803-00 |
|
59 |
Головка блока (ГБЦ), 12140-18801-00 |
|
60 |
Прокладка ГБЦ, 12131-18801-00 |
|
61 |
Клапан выпускной, 12121-18801-00 |
|
62 |
Клапан впускной, 12111-18801-00 |
|
63 |
Стакан ГРМ, 14081-18801-00 |
|
64 |
Вал распределительный, 14200-18801-00 |
|
65 |
Трубка резиновая, 17004-18802-00 |
|
66 |
Уплотнение |
|
67 |
Тарелка пружины впускного клапана |
|
68 |
Тарелка пружины выпускного клапана |
|
69 |
Пружина клапана |
|
70 |
Свеча зажигания, 30010-16801-00 |
|
71 |
Болт М6х12, 90001-0612-00 |
|
72 |
Крышка головки блока (ГБЦ), 12410-18801-00 |
|
73 |
Прокладка головки блока (ГБЦ), 12004-18801-00 |
|
74 |
Гайка регулировочного винта |
|
75 |
Винт регулировочный |
|
76 |
Коромысло |
|
77 |
Фильтр воздушный в сборе, 17100-18805-00 |
|
78 |
Болт коромысла |
|
79 |
Пластина направляющая |
|
80 |
Штанга |
|
81 |
Прокладка глушителя, 18001-18801-00 |
|
82 |
Кронштейн, 19304-18801-00 |
|
83 |
Болт М6х12, 90001-0612-00 |
|
84 |
Шпилька, 90203-16801-00 |
|
85 |
Кольцо пружинное, 13122-18801-00 |
|
86 |
Шатун |
|
87 |
Глушитель, 18100-500001-00 |
|
88 |
Гайка М8, 90305-0800-00 |
|
89 |
Кольцо поршневое компрессионное |
|
90 |
Кольцо поршневое компрессионное |
|
91 |
Кольцо поршневое маслосъемное |
|
92 |
Палец поршневой, 13121-18801-00 |
|
93 |
Поршень, 13111-18801-00 |
|
94 |
Кривошип, 13300-18802-00 |
|
95 |
Щуп маслоуказатель, 15010-18802-W4 |
|
96 |
Балансировочный вал, 13401-18801-00 |
|
97 |
Подшипник шариковый 6202 (15х35х11), 90548-6202-00 |
|
98 |
Электростартер, 30300-18801-00 |
|

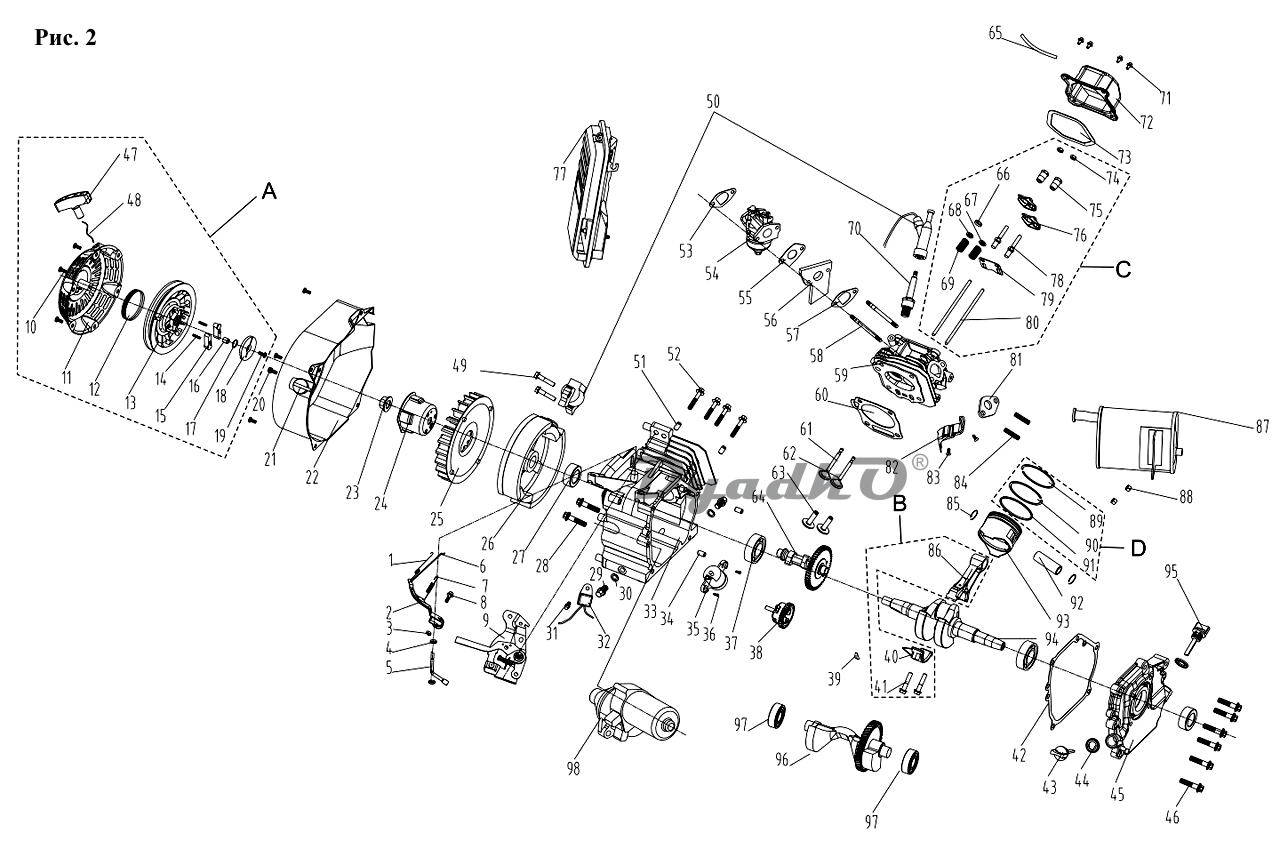

Рис. 2 |
Блок ДВС в сборе 188F 13,0кВт (9,5л.с.) при 3600мин-¹, 10100-18801-00 |
|
D |
Комплект поршневых колец Поз.89,90,91. |
|
А |
Стартер ручной в сборе Поз.10,11,12,13,14,15,16, 17,18,19,47,48. |
|
В |
Шатун в сборе Поз.40,41,86. |
|
С |
Комплект ГРМ Поз.66,67,68,69,74,75,76, 78,79,80. |
