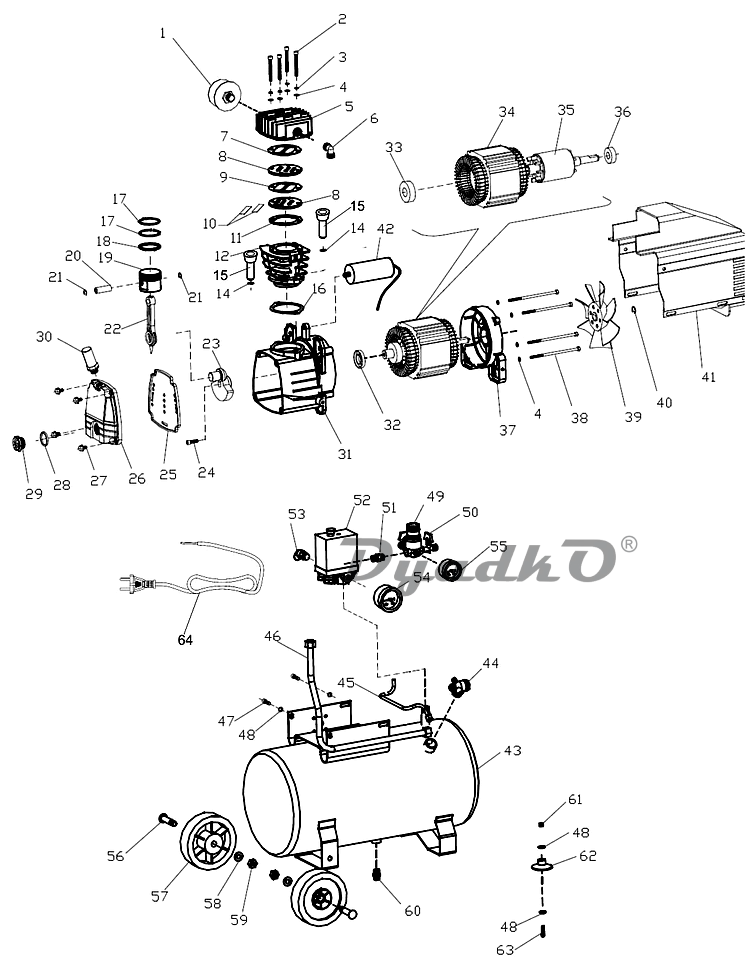

Схема ИНТЕРСКОЛ КВ-240/25

1 Фильтр воздушный в сборе
2 Винт М6х50 (внутр.шест.S5)
3 Шайба пружинная Ø6
4 Шайба плоская Ø6
5 Головка цилиндра ZL100
6 Штуцер угловой
7 Прокладка головки блока
8 Плита клапанная
9 Прокладка алюминиевая
10 Клапан пластинчатый
11 Прокладка клапанной плиты
12 Цилиндр 47х40мм
14 Шайба пружинная Ø8
15 Винт М8х25 (внутр.шест.S6)
16 Прокладка картер - цилиндр
17 Кольцо компрессионное
18 Кольцо маслосъемное
19 Поршень
20 Палец поршневой
21 Кольцо пружинное
22 Шатун
23 Вал коленчатый
24 Винт
25 Прокладка крышки картера
26 Крышка картера ZL100
27 Винт М6х16 (внутр.шест.S5)
28 Прокладка смотрового окна
29 Стекло смотровое
30 Сапун
31 Картер
32 Манжета
33 Подшипник шариковый (большой) 6204RZ (20х47х14)
34 Статор Ø135х65мм
35 Ротор Ø67х65мм
36 Подшипник шариковый (малый) 6202RS (15x35x11)
37 Фланец электродвигателя
38 Болт М5х85
39 Вентилятор
40 Кольцо пружинное Ø14
41 Кожух зашитый
42 Конденсатор CBB60 35µF±5% 450AC
43 Ресивер 25л
44 Клапан обратный
45 Трубка контура сброса в сборе (малая)
46 Трубка нагнетательного контура в сборе (большая)
47 Винт М5х16 (внутр.шест.S4)
48 Шайба пружинная Ø5
49 Регулятор расхода воздуха
50 Соединение быстросъемное
51 Штуцер
52 Реле давления (Телепрессостат) FB-30
53 Защитный (сбросной) клапан
54 Манометр телепрессостата (большой) Ø55мм
55 Манометр редуктора (малый) Ø45мм
56 Ось
57 Колесо
58 Шайба
59 Гайка М10
60 Кран сливной
61 Гайка М8
62 Опора резиновая
63 Болт М8х30
64 Шнур питания с вилкой H05VV-F 3G1,0мм², L=1,4м
