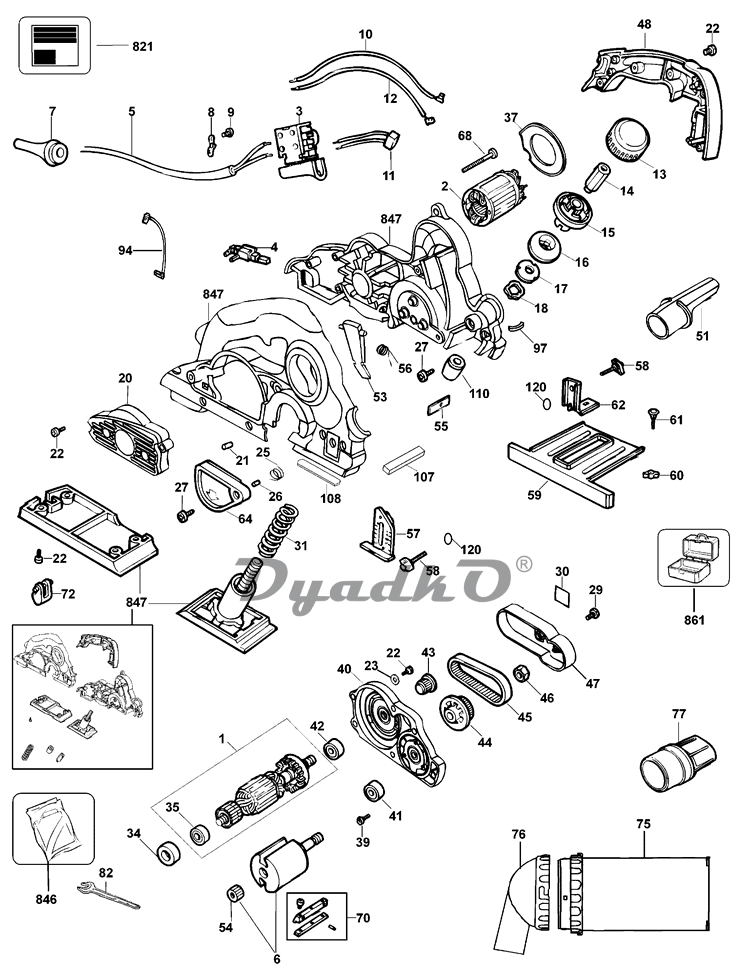

Схема DEWALT D26500 (Type 1)

1 ЯКОРЬ 230 В QS
2 ОБМОТКА ВОЗБУЖДЕНИЯ 230 В QS
3 ВЫКЛЮЧАТЕЛЬ
4 ПАРА ЩЁТОК 230 В QS
5 КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) QS
6 ЛОПАСТНЫЙ БАРАБАН В СБОРЕ
7 ЗАЩИТА ШНУРА ПИТАНИЯ
8 ЗАЖИМ ШНУРА ПИТАНИЯ
9 ВИНТ M4 X 12 T20
10 ВЫВОДНОЙ ПРОВОД
11 КОНДЕНСАТОР QS
12 ВЫВОДНОЙ ПРОВОД
13 КОЛПАЧОК
14 ГАЙКА
15 ОСНОВА
16 ШКАЛА
17 ХРАПОВОЙ МЕХАНИЗМ
18 ПРУЖИННАЯ ШАЙБА
20 КРЫШКА ЩЁТКИ
21 СТОЙКА
22 ВИНТ M4 X 18 T20
23 ШАЙБА
25 ПРУЖИНА
26 ВТУЛКА
27 ВИНТ
29 ВИНТ M4 x 12mm
30 ЭТИКЕТКА
31 ПРУЖИНА
34 КОЛПАЧОК
35 ПОДШИПНИК
37 ДЕФЛЕКТОР ВЕНТИЛЯТОРА
39 ВИНТ M4X8 T20
40 КОРПУС ПОДШИПНИКА
41 ПОДШИПНИК 6201-2RS/C3LHT23
42 ПОДШИПНИК
43 ШКИВ
44 ВЕДУЩАЯ ШЕСТЕРНЯ
45 Ремень
46 ГАЙКА
47 КРЫШКА РЕМНЯ
48 РУЧКА КРЫШКИ
51 ЖЕЛОБ
53 СТВОРКА
54 ПОДШИПНИК
55 ПЛАСТИНА
56 ПРУЖИНА
57 НАПРАВЛЯЮЩАЯ
58 БАРАШКОВЫЙ ВИНТ
59 НАПРАВЛЯЮЩАЯ ЛИНЕЙКА
60 БАРАШКОВАЯ ГАЙКА
61 БОЛТ
62 КРОНШТЕЙН
64 КОЖУХ
68 ВИНТ
70 ЗАЖИМ SA
72 СТОЙКА
75 МЕШОЧНЫЙ ФИЛЬТР
76 ОПОРА
77 АДАПТЕР
82 ГАЕЧНЫЙ КЛЮЧ
94 ВЫВОДНОЙ ПРОВОД
97 ЗАЖИМ
107 ПЕНА
108 ПЕНА
110 НАПРАВЛЯЮЩАЯ ВТУЛКА
120 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
821 ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ QS
846 КОМПЛЕКТ ДЕТАЛЕЙ
847 НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
847 НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
847 НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
861 НАБОР ИНСТРУМЕНТОВ
