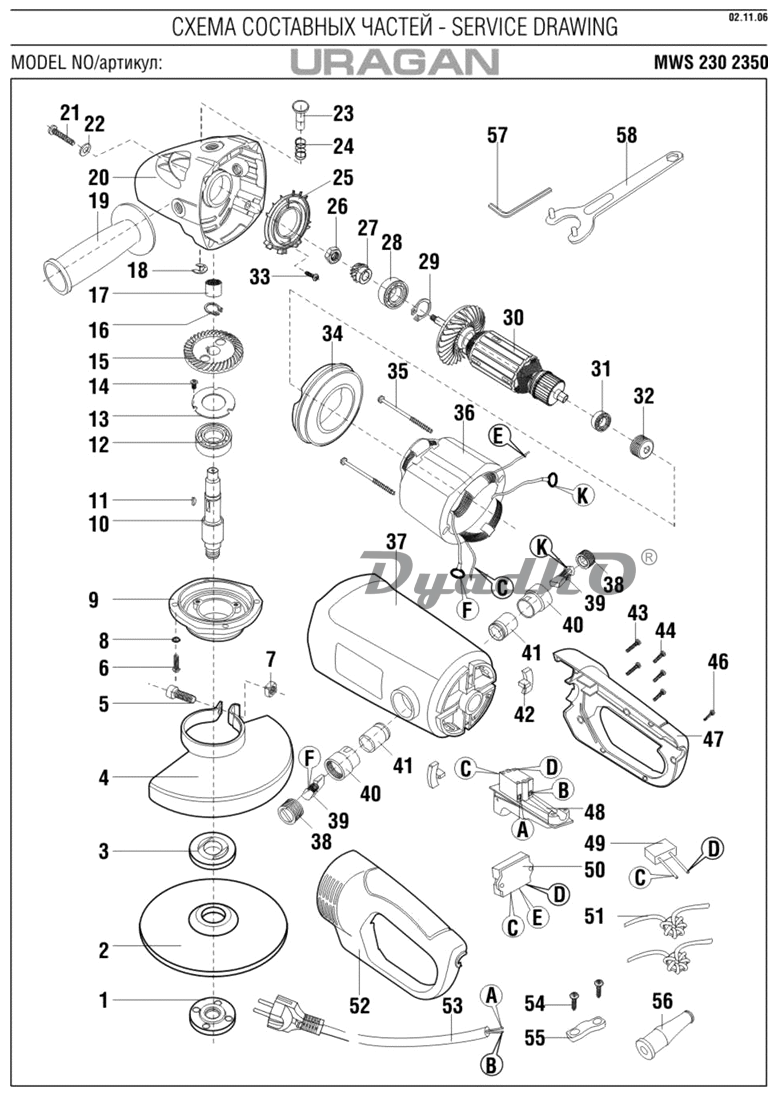

Схема URAGAN MWS-230-2350 02 Схема 2

1 Гайка зажимная М14
2 Диск абразивный
3 Шайба прижимная D16 Ls20
4 Кожух диска
5 Винт M8x30 H6 (цилиндр)
6 Винт М5х19 T20
7 Гайка М8 (квадрат.)
8 Шайба-гровер D5
9 Крышка корпуса редуктора
10 Шпиндель D15
11 Шпонка
12 Подшипник шариковый 6202-2RS (35х15х11)
13 Фиксатор подшипника шпинделя
14 Винт М4х10 PH2 (потай)
15 Шестерня ведомая D15
16 Кольцо разжимное D14
17 Подшипник игольчатый 7941/10 (16х10х10)
18 Кольцо стопорное D6
19 Ручка боковая дополнительная
20 Корпус редуктора
21 Саморез 5х38 T20
22 Шайба D5
23 Стопор
24 Пружина стопора
25 Рассекатель
26 Гайка М8 автогровер
27 Шестерня ведущая под шлиц
28 Подшипник шариковый 6201-2RS (32х12х10)
29 Кольцо стопорное сжимное D34
30 Ротор под шлиц
31 Подшипник шариковый 629-2RS (26х9х8)
32 Втулка каучуковая
33 Винт М4х14 РН2 (потай.)
34 Защита статора
35 Саморез 5х96 РН2
36 Статор
37 Корпус статора
38 Крышка щеткодержателя
39 Щетка
40 Корпус щеткодержателя
41 Гильза щеткодержателя
41С Щеткодержатель в сборе
42 Фиксатор
43 Саморез 4х38 Т20
44 Саморез 4х20 Т20
46 Саморез 3х20 Т8
47 Ручка правая часть
48 Выключатель FB4-12/2 BD 12(12)A250V 5E4
49 Конденсатор 0,33мкф
50 нет описания
51 Катушка индукторная
52 Ручка левая часть
53 Шнур сетевой резин, 2x1,5мм, 2м
54 Саморез 4х17 PH2
55 Прижим шнура
56 Воротник шнура
57 Ключ имбусовый H6
58 Ключ
59 Кольцо щеткодержателя
б/н Ротор без крыльчатки
б/н Крыльчатка
