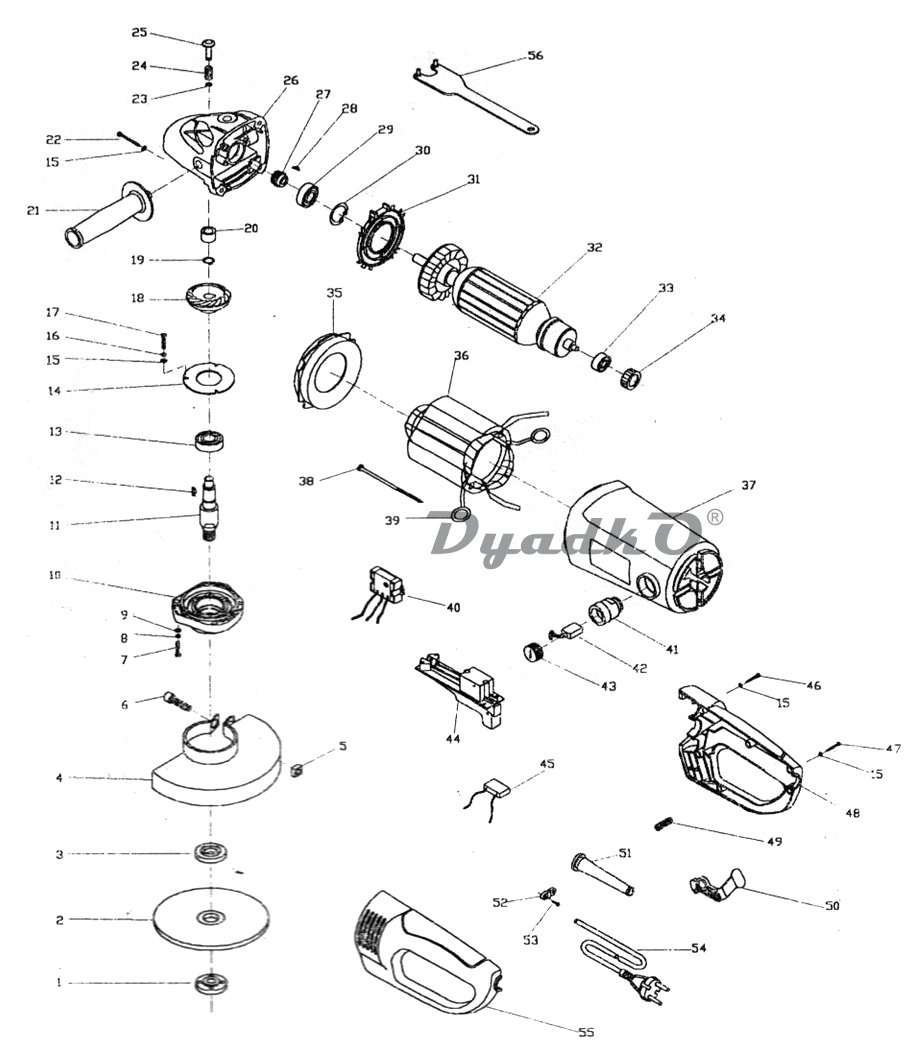

Схема URAGAN MWS-230-2350 01 Схема 1

1 Гайка зажимная М14
2 Диск абразивный
3 Шайба прижимная D16 Ls20
4 Кожух диска
5 Гайка М8 (квадрат.)
6 Винт M8x30 H6 (цилиндр)
7 Винт М5х19 T20
8 Шайба-гровер D5
9 Шайба
10 Крышка корпуса редуктора
11 Шпиндель D15
12 Шпонка
13 Подшипник шариковый 6202-2RS (35х15х11)
14 Фиксатор подшипника шпинделя
15 Шайба D5
16 Шайба-гровер
17 Винт М4х10 PH2 (потай)
18 Шестерня ведомая D15
19 Кольцо разжимное D14
20 Подшипник игольчатый 7941/10 (16х10х10)
21 Ручка боковая дополнительная
22 Саморез 5х38 T20
23 Кольцо стопорное D6
24 Пружина стопора
25 Стопор
26 Корпус редуктора
27 Шестерня ведущая под шлиц
28 Шпонка
29 Подшипник шариковый 6201-2RS (32х12х10)
30 Кольцо стопорное сжимное D34
31 Рассекатель
32 Ротор под шлиц
33 Подшипник шариковый 629-2RS (26х9х8)
34 Втулка каучуковая
35 Защита статора
36 Статор
37 Корпус статора
38 Саморез 5х96 РН2
39 Кольцо щеткодержателя
40 нет описания
41 Щеткодержатель в сборе
42 Щетка
43 Крышка щеткодержателя
44 Выключатель FB4-12/2 BD 12(12)A250V 5E4
45 Конденсатор 0,33мкф
46 Саморез 4х38 Т20
47 Саморез 4х20 Т20
48 Ручка правая часть
49 Пружина
50 Фиксатор
51 Воротник шнура
52 Прижим шнура
53 Саморез 4х17 PH2
54 Шнур сетевой резин, 2x1,5мм, 2м
55 Ручка левая часть
56 Ключ
57 Катушка индукторная
