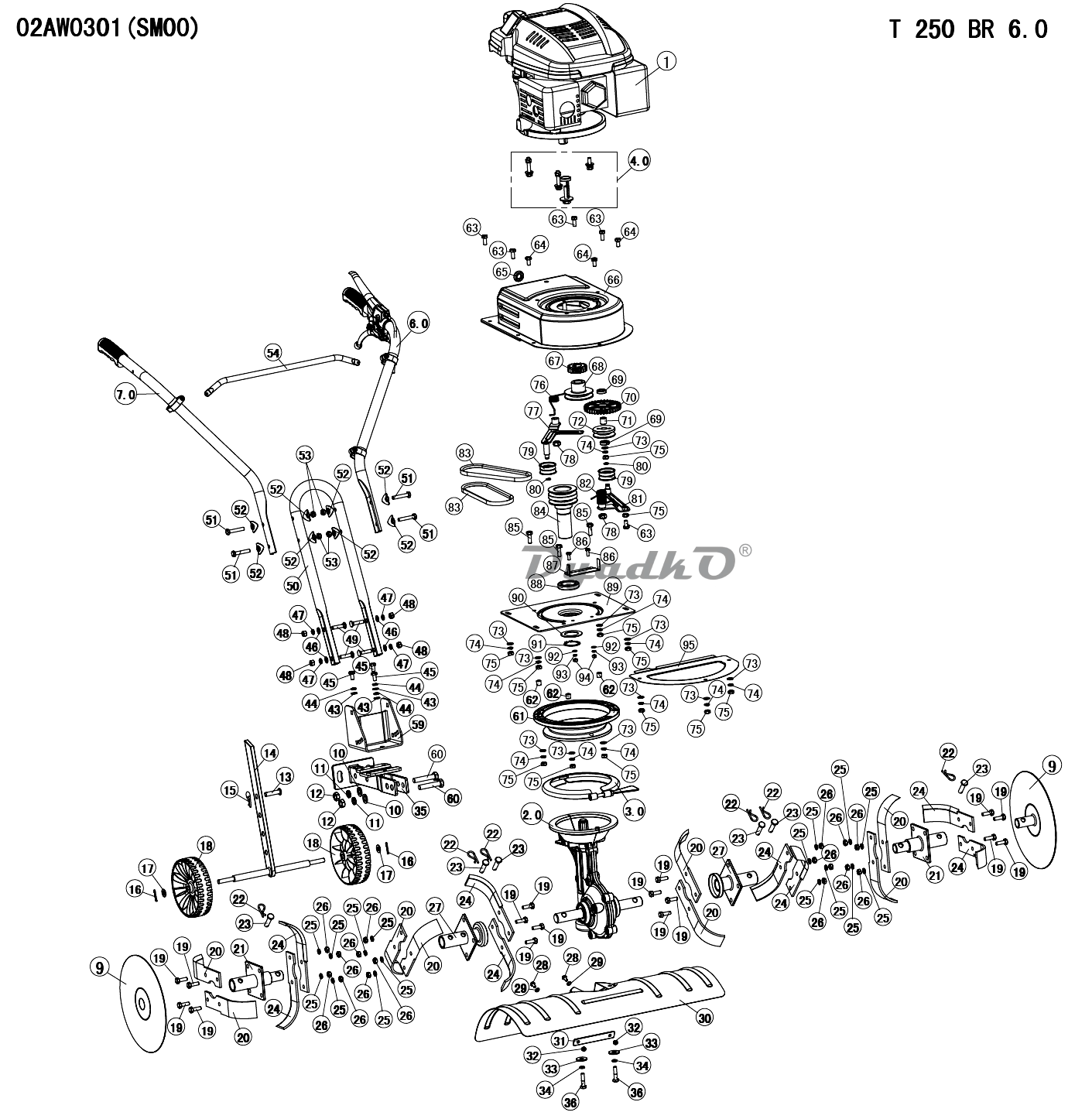

Схема SUNGARDEN T 250 BR 6.0 (02AW0301) Культиватор в сборе

1 Двигатель
2.0 Редуктор
3.0 Хомут стыковочный в сборе
4.0 Комплект для монтажа двигателя
6.0 Руль левый в сборе
7.0 Руль правый в сборе
9 Диск защитный
10 Шайба Ø12хØ24х2,4
11 Шайба гровер Ш12
12 Гайка М12
13 Палец
14 Сошник
15 Шплинт R
16 Шплинт Ø3х25
17 Шайба 10
18 Колесо
19 Болт М8х25
20 Нож левый
21 Фрезодержатель внешний
22 Шплинт R
23 Палец
24 Нож правый
25 Шайба гровер Ш8
26 Гайка М8
27 Фрезодержатель внутренний
28 Болт М6х12
29 Шайба 6
30 Щиток фрез защитный
31 Пластина крепления щитка
32 Гайка-блок М6
33 Шайба Ø28хØ9х3
34 Шайба гровер Ш8
35 Кронштейн сошника
36 Болт М8х35
43 Шайба 8
44 Шайба гровер Ш8
45 Болт М8х16
46 Шайба 8
47 Шайба гровер Ш8
48 Гайка М8
49 Болт с квадратным подголовником М8х35
50 Руль средний
51 Болт М8х45
52 Шайба вогнутая
53 Гайка-блок М8
54 Перемычка
59 Кронштейн основания руля
60 Болт М12х60
61 Кожух сцепления
62 Втулка
63 Болт М8х20
64 Болт М8х16
65 Заглушка резиновая
66 Кожух
67 Шестерня ведущая
68 Шкив ведущий
69 Подшипник Ø24хØ12х6
70 Шестерня заднего хода
71 Втулка шестерни
72 Шкив ведомый
73 Шайба 8
74 Шайба гровер Ш8
75 Гайка М8
76 Пружина А
77 Кронштейн А шкива
78 Гайка-блок М10
79 Ролик натяжной
80 Кольцо стопорное Ø10
81 Кронштейн B шкива
82 Пружина В
83 Ремень 10х525
84 Шкив двойной
85 Болт М8Х25
86 Болт М6х16
87 Ограничитель ремня
88 Подшипник Ø55Ø35х10
89 Кронштейн подшипника
90 Шайба
91 Кольцо стопорное Ø35
92 Шайба 6
93 Шайба гровер Ш6
94 Гайка М6
95 Щиток ремня
Базовая трансмиссия
