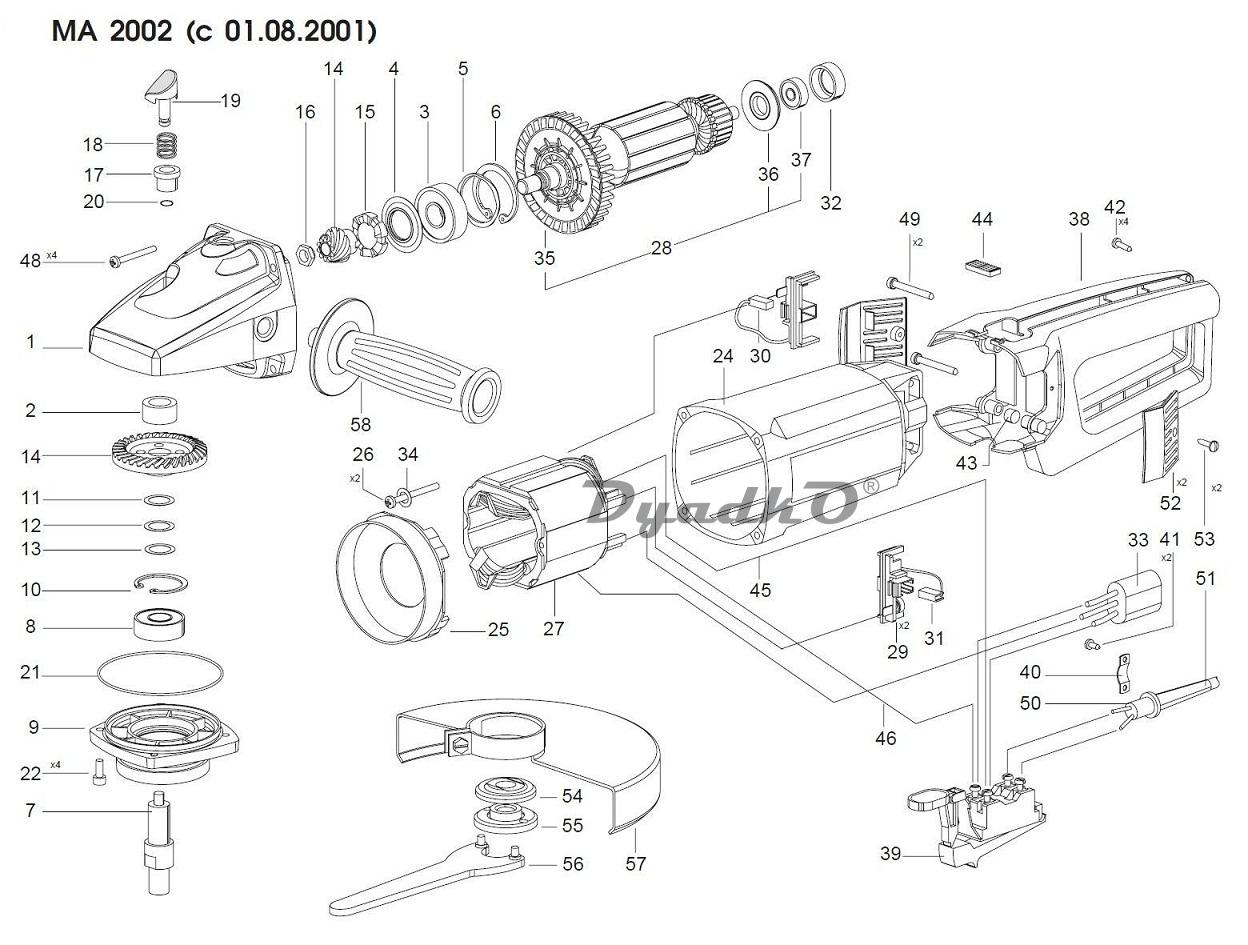

Схема SPARKY MA 2002 (c 01.08.2001)

1 Корпус редуктора в сборе
2 Подшипник HK 1212
3 Подшипник 6202 2RSL P63 LDS18SpA
4 Кольцо
5 Шайба пружинная
6 Кольцо фиксирующее А35-1D
7 Шпиндель
8 Подшипник 6203-2RS
9 Гнездо подшипника
10 Кольцо фиксирующее А40-1D
11 Шайба регулирующая
12 Шайба регулирующая
13 Шайба регулирующая
14 Зубчатая пара
15 Шайба маслоотражающая
16 Гайка
17 Втулка
18 Пружинa
19 Фиксатор шпинделя
20 Кольцо 6X2B
21 Кольцо 80X2B
22 Винт М5х16
24 Тело
25 Диффузор
26 Винт 3,9Х74
27 Статор в сборе
28 Ротор в сборе
29 Щеткодержатель в сборе
30 Щетка с контактором
31 Щетка
32 Втулка резиновая
33 Конденсатор
34 Шайба регулирующая
35 Вентилятор
36 Шайба защитная
37 Подшипник 6000-2ZP63LDS18
38 Пара рукояток
39 Выключатель
40 Скоба сетевого шнура
41 Винт K 4x9.5
42 Винт K 4x16
43 Втулка резиновая
44 Прокладка
45 Провод
46 Провод
48 Винт 5x25
49 Винт A-K 4X45/25
50 Сетевой шнур
51 Втулка сетевого шнура
52 Крышка щеткодержателя
53 Винт K 4x9.5
54 Шайба упорная
55 Гайка затягивающая
56 Ключ специальный 240
57 Кожух защитный 230
58 Рукоятка
204 Консистентная смазка 8 - 1,00 kg.
